电气安装与维修实训考核装置 > 行业新闻 >维修电工实训考核设备
2023年3月8日



SBDQZ-03A电气安装与维修实训考核装置



一、电气安装与维修实训考核设备概述

电气安装与维修实训考核装置参照世界技能大赛有关标准,并结合职业学校实训教学进行设计开发。针对职业学校电气、自动化、机电等专业技术基础课实训要求,结合工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求,开发的一种通用实训平台。适合职业学校培养行业所需,具有实际操作技能和工程施工能力的专业人才和初级管理人员。装置采用钢制网孔板和铝合金型材组成基础架构,较真实的反映施工现场。配备有专用电源控制柜,施工工具线路与学生实训操作线路安全分离,控制电路电源的紧急停止及多路安全保护措施使设备具有极高的安全可靠性。

装置包含工业电气设备安装架、电源配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、 PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。采用开放式、模块化、多样化、 标准化设计。通过电气系统的设计、布局安装、接线、程序设计、调试、运行、故障维修等操作,使学生掌握电气设备安装、调试运行、维护等综合能力。

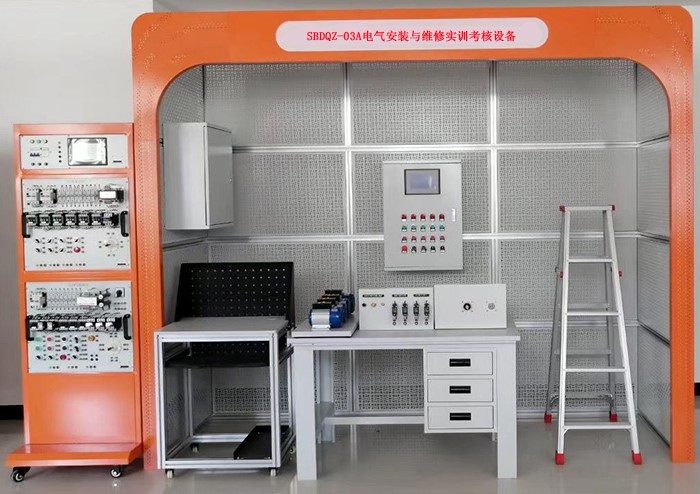

二、电气安装与维修实训考核设备图片:

 (图片仅供参考、以实际配置为准)

三、技术参数

工作电源:AC380±10%(三相五线)50Hz

额定功率: 0.8KW

环境温度:-10℃ 40 ℃

相对湿度:≤85%

安全保护:电流型漏电保护、过流短路保护、失压保护、隔离变压器保护

外形尺寸:L3010×W1000×H2460mm

设备重量:200kg

PLC: 主机 FX3U-16MT-ES/A,扩展模块FX2N-8EYR

变频器:  三菱FR-D740S-0.75K-CHT

伺服电机:交流伺服电机HG-KN23J-S100,驱动器 MR-JE-20A

步进电机:步进电机SL57STH56-2804A,驱动器DM542S

异步电机:三相交流异步电动机180W/380V  6个头

双速电机:双速电机 YSD7124/2 180W/380V

实训柜:含X62W\T68\CA6140\Z35四种机床电路

四、产品结构

该设备主要由模拟房、实训柜、装配桌、电脑桌、模块架、伺服电机模块、步进电机模块、双速电机模块、交流异步电机模块、传感器模块、电源电源箱模块、电气控制箱模块、工具配件组成。

1、模拟房  整体用铝型材作骨架,中间用网孔板连接,方便安装各种实训配件和模块。网孔板用2mm厚冷轧板数控冲孔折弯后,表面静电喷涂;模拟房上方弧型设计,整体外形美观大方,

2、实训柜、装配桌、电脑桌、模块架用冷轧钢板精数控精加工而成,表面静电喷涂。其中实训柜内含X62 T68CA6140 Z35四种机床电路和故障设置;装配桌底部带抽屉柜,结构稳固实用,外形美观;模块架内分多层可拆装,可存放各种实训模块。

3、智能考核单元:采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。

驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)RS232 串行通讯接口,可无线组网通讯和 RS232 有线通讯。

手持移动控制终端采用 7 寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。

手持移动控制终端不联网时可作单机操作,当带驱动模块的实训设备无线组网时,手持 移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

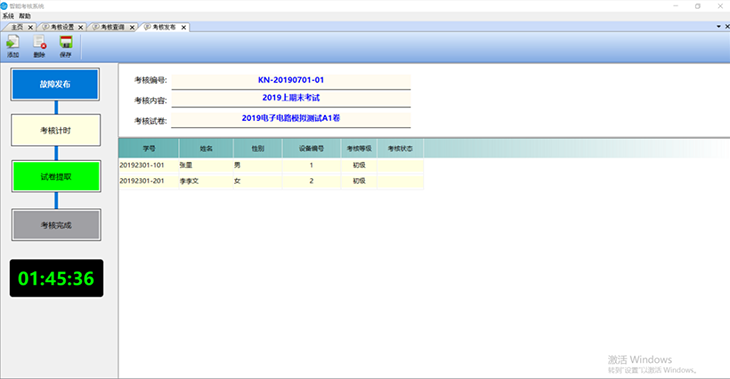

可通过 PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注:教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。

用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。

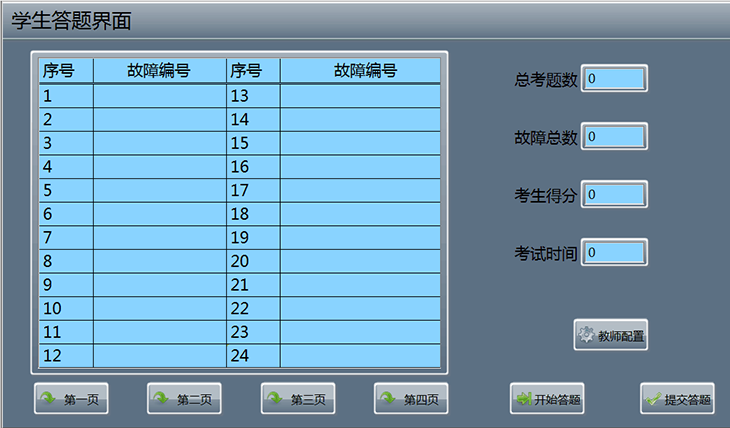

终端界面

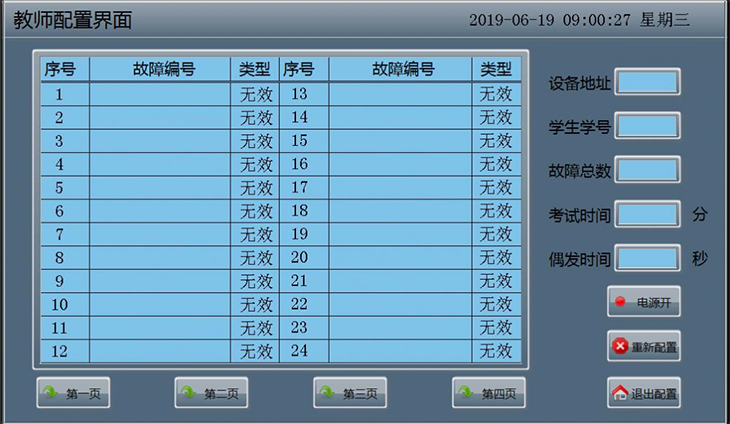

教师端界面

智慧教室综合测控系统(为了设备稳定性与美观要求产品为一体机,不接受采用功能模块拼装产品)(投标现场演示功能):

(一)、虚拟示波器所需实现的功能:50MHz   2路波形测量功能;

(二)2路逻辑分析仪功能;

(三)1路任意波形信号发生器输出;

200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。

(四)2PWM脉冲信号发生器:可设置频率、占空比。

(五)、万用表功能

1、万用表的电阻测量功能;

2、万用表的直流电压测量功能;

3、万用表的交流电压测量功能;

4、万用表的交流电流测量功能;

(六)、人机界面功能

*1、人机界面显示所测量的波形,并显示相应的量测值;

*2、可通过点击界面按钮,将所测量的波形插入实验报告模板中;

*3、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下;

(七)、实验室安全监控功能

1、环境参数测量:可同时测量显示温湿度、CO2浓度和PM2.5

2、电气参数测量:可测量控制台电压电流,并计算出功率;

3、过流、过压、欠压(阀值可设置)报警跳闸保护;

4、安全防护:实验室环境安全监控装置(PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常(火警)报警);

5、节电功能:长期无人实验时,自动关闭总闸开关,实现安全和节电效果;

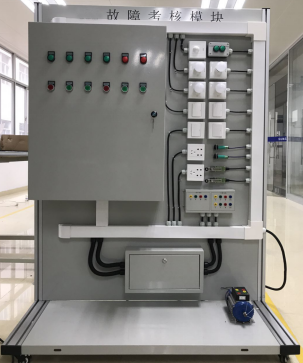

4、故障考核模块:故障考核模块采用铝合金型材作为主框架,安装板和底座使用铁板制作,4个脚安装有轮子,模块移动方便。模块具有完整的楼宇中的室内照明电路、窗帘和风扇电机控制电路,故障盒有不少于30个线路故障,可自由设置故障点的数量,故障设置切换方便。控制线路是全开放,在控制线路上进行检测,实训接近现实,方便实训任务教学和学生在实训中积累方法和经验,可进行室内照明电路、窗帘和风扇电机控制电路故障分析排除。

 (图片仅供参考、以实际配置为准)

五、SBDQZ-03A电气安装与维修实训设备成套配置清单

成套产品配置标准

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

主体框架



1



2.

模块架

4层货架

1



3.

机床电路考核柜



1



4.

装配桌



1



5.

电脑桌



1



6.

电源配电箱

500×600×250mm

1



7.

电气控制箱

500×700×230mm

1



8.

传感器模块组件



1



9.

步进电机模块组件

驱动器DM542S  DC24V+电机SL57STH56-2804A

1

安装与一体

10.

伺服电机模块组件

MR-JE-20A+HG-KN23J-S100含线

1

11.

双速电机模块



1

安装与一体

12.

6头三相异步电机模块组件



2

13.

产品配件包



1

二级配置清单

14.

机床考核挂板

X62 、T68、CA6140、 Z35

1



15.

故障考核模块



1



16.

指导书



1



17.

光盘



1



18.

智慧教室综合测控系统



1



19.

实训导线

4mm双圈 1米 黄绿红黑蓝

1



20.

实训导线

4mm双圈 1头焊插针 1米 黄绿红黑蓝

2



21.

实训导线

4mm双圈 0.2米 黄绿红

2



SBDQZ-03A产品配件包二级配置清单

电源电箱分(装与配电箱内)

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

塑壳开关

NM1-63S/3200 20A

1

环宇

2.

三相电

DTS7738/1.5(6)A

1

上海华立

3.

漏电断

DZ47LE-32 3P+N 16A

1

环宇

4.

漏电断

DZ47LE-32 1P+N 16A

2

环宇

5.

空气开关

DZ47-60/C10 2P 10A

1

环宇

6.

电流互

BH-0.66 5/5

3



7.

接地端子排

2×15mm,5孔,安装中心孔距92mm

1



8.

接零端子排

10孔,安装中心孔距114.7mm

1



与开部分

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

吸顶灯

吸顶灯21W圆底盘 (配节能灯)

1



2.

螺口球形灯泡

E27 15W 230V 透明

1



3.

T3螺旋式电子节能灯

YPZ-220/9-S 220V/9W

1



4.

LED

1.2 40W

1



5.

日光灯管

T8/36W

1



6.

单相电度表

DD862-4 3(6A)

1



7.

声控延时开关

86

1



8.

一开双控开关

86

2



9.

螺口灯座

E27 86#

2



10.

电流互感器

BH-0.66 5/5

1



11.

指针式直流电流表

85C17 5A

1



12.

指针式交流电压表

42L6 450V

1



13.

万能转换开关

LW26-20 D0724/3 长信 3

1



14.

一体化日光灯

T5 21W(带罩)

1



15.

触摸延时开关

86

1



16.

双开双控开关

86

1



17.

电源插座

86 2*2*3 10A

2



18.

电源插座

86 1*3 16A

1



19.

电源插座

118E13_16A_香槟金

1



20.

电源插座

118EH_15_10A_香槟金

1



21.

底盒

118系列_暗灰色

2



22.

剩余电流动作断路器

DZ47LE-32 1P+N  10A

1



23.

小型断路器

DZ47-60 1P C16A

1



24.

小型断路器

DZ47-60 2P C10A

1



25.

小型断路器

DZ47-60 2P C16A

1



26.

剩余电流动作断路器

DZ47LE-32 1P+N  16A

1



27.

插座底盒

86/明装

3



28.

插座底盒

86/暗装

2



29.

空白盖板

86型盖板

2



30.

漏电开关盒

9-12

1



制部分

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

漏电断路器

DZ47LE-32 C16A 3P+N

1



2.

断路器(空开)

DZ47-60 10A/2P

1



3.

接触器

CJX2-0910/220V

3



4.

辅助触头

F4-22

3



5.

熔断器

RT28-32 10*38 正泰

4



6.

熔体

10A   10*38

3



7.

熔体

2A   10*38





8.

时间继电器

ST3P C-A 30S AC220V

1



9.

热过载继电器

JR36-20 0.72A

2



10.

开关电源

DC24V/6A

1



11.

线槽

3030

2



12.

通用导轨

50

2



13.

信号指示灯

AD16-22DS  220V

5



14.

按钮开关

LA38-11BN 22mm  红色

5



15.

按钮开关

LA38-11BN 22mm  绿色

5



16.

急停按钮

22mm

1



17.

旋钮开关(选择开关)

2   LA38-11BN 22mm

2



18.

旋钮开关(选择开关)

3   LA38 2常开常用 22mm

2



19.

触摸屏

昆仑通泰 TPC7062k

1



20.

触摸屏下载线

USB

1



21.

PLC主机

FX3U-16MT-ES/A

1



22.

PLC下载线

USB-SC09

1



23.

扩展模块

FX2N-8EYR

1



24.

变频器

三菱FR-D740S-0.75K-CHT

1



25.

接地端子排

2×15mm,5孔,安装中心孔距92mm

1



26.

接零端子排

10孔,安装中心孔距114.7mm

1



27.

行程开关

YBLX-ME/8104

4

安装与传感器模块组件上

28.

电容式传感器

CSB4-18M60-EO-AM

1

29.

电感式传感器

GH1-1204NA

1

30.

光电式传感器

GH3-N1810NA

1

弱电箱模块

1.

信息箱

03系列

1



2.

电话模块

A301

1



3.

有限电视信号模块

C301

1



4.

开关电源模块

C301

1



5.

无线路由器模块

C307

1



6.

单孔插座面板

A160-1

1



7.

明盒

86

3



8.

有限电视分配器公制F

75-5

5



9.

有限电视线(射频线)



5



10.

有限电视插头



2



11.

电话机

KX-T433

1



12.

UTP非屏蔽三类网线(三类两对非屏蔽电缆)

D103-2

6



13.

RJ45双用工具(模块压线工具)

G568

1



14.

旋转式剥线器

G601

1



15.

双孔插座面板

A160-2

1



16.

单孔TV面板

A161-1TV

1



17.

UTP超五类四对非屏蔽电缆(单股)

D135-BL

6



18.

压线工具

G110

1



19.

电脑网线电缆测线仪

G468/NS-468AT

1



20.

电话水晶头

S901C

5



21.

水晶头

BP8C

5



22.

电话插座模块

M256

2



23.

超五类RJ45插座模块

M245-1白色

2



线材部分

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

线管

Ф25   PVC

6



2.

管直通

Ф25   PVC

5



3.

管三通

Ф25   PVC

5



4.

管弯头

Ф25   PVC

6



5.

管夹

Ф25

15



6.

管接头(杯疏)

Ф25

10



7.

PVC 线槽

4 39*18*3.7m PVC 2

10



8.

槽角弯

39*19

10



9.

槽外角

39*19

10



10.

槽三通

39*19

5



11.

槽内角

39*19

5



12.

中小三通

39X19/24X14

10



13.

线槽异径直通槽大小接

39X19/24X14

5



14.

PVC 线槽

24*14

10



15.

槽三通

24*14

4



16.

槽式直通桥架

C-A-2-1  100*50

4



17.

槽式桥架终端封头

C-FT-A1  100*50

3



18.

槽式水平弯通

C-A1-2  100*50

3



19.

槽式垂直左上弯通

C-C11-2  100*50

2



20.

槽式垂直右上弯通

C-C12-2  100*50

2



21.

连接片

LQJ-X-30

20



22.

镀锌电线套管

Ф20*1.2

8



23.

镀锌管直通

Ф20

5



24.

快速杯梳

Ф20*1.2

5



25.

单边管码

Ф20

20



26.

镀锌离墙码

Ф20

20



27.

碰焊铁盒

75*75*40*1.0

3



28.

骑马垫

16mm

20



29.

骑马垫

25mm

20



30.

扎带

3X100mm

2



工具

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1.

平锉刀

6’带把手

1



2.

公英制强磁钢卷尺

5*19MM

1



3.

高级直咀电工刀

红木直刀

1



4.

钢直尺

300mm

1



5.

直角尺

250mm

1



6.

高级镀铬活动扳手

8" 200mm

1



7.

9件加长球头内六角

9PCS(1.5-10)MM公制

1



8.

塑柄调节式钢锯架

10-12寸 可调

1



9.

钢锯条

18TPI×12"/300mm

3



10.

弹簧弯管器

Ф25MM

1



11.

美式斑马斜咀钳

8"

1



12.

美式斑马柄尖咀钳

8"

1



13.

电子剪

7"

1



14.

手电钻

220V/500W正反调速开关

1



15.

精品外热式电烙铁

60W

1



16.

PVC剪管钳

Φ25

1



17.

水平尺

300mm

1



18.

台虎钳

QB100 4

1



19.

镀锌管弯管器

25mm脚踩

1



20.

穿线器

10

1



21.

钻头

Ф 3

5



22.

钻头

Ф4.2

5



23.

木柄双安全羊角锤

0.5KG

1



24.

打磨机

GWS6-100

1



25.

绝缘兆欧表

500V ZC25B-3

1



26.

无色护目镜



1



27.

铝合金人字梯

150CM 5

1



六、实训项目举例

1.电表箱的安装

2.配电箱的安装

3.日光灯的安装

4.白炽灯的安装

5.吸顶灯的安装

6.节能灯的安装

7.高压钠灯的安装

8.PVC管的处理与布置

9.PVC管的穿线

10.开关与插座的安装

11.分线盒的安装

12.线路分配设计

13.施工规范的学习与训练

14.安全施工要求学习与训练

15.两地控制一盏灯

16.线槽布线施工训练

17.隔离开关的安装

18.配电线路的接线实训

19.金属桥架的组合与安装实训;

20.塑料线槽的敷设实训;

21.金属线管的敷设实训;

22.电气控制箱的安装

23.电气控制电路安装实训

24.三相异步电动机直接起动、停车的控制电路连接;

25.接触器联锁的三相交流异步电动机正、反转控制电路的连接;

26.按钮联锁的三相交流异步电动机正、反转控制电路的连接;

27.按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;

28.三相交流异步电动机Y-△(手动切换)启动控制电路的连接;

29.三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;

30.三相交流异步电动机能耗制动控制电路的连接;

31.三相交流异步电动机反接制动控制电路的连接;

32.多台(3台及以下)电动机的顺序控制电路的连接

33.电动机的往返行程控制电路的连接;

34.普通车床控制电路的连接;

35.三相交流异步电动机既能点动,又能连续转动的控制电路连接;

36.两地控制电路的连接;

37.按钮切换的双速电动机调速控制电路的连接;

38.时间继电器切换的双速电动机调速控制电路的连接;

39.变频器面板功能参数设置和操作实训;

40.变频器对电机点动控制、启停控制;

41.电机转速多段控制;

42.工频、变频切换控制;

43.基于模拟量控制的电机开环调速;

44.基于面板操作的电机开环调速;

45.变频器的保护和报警功能实训;

46.基于PLC的变频器开环调速;

47.PLC控制电机顺序启动;

48.PLC控制三相异步电动机Y-△启动电路;

49.触摸屏的参数设置;

50.触摸屏的编程;

51.触摸屏、PLC、变频器的综合实训;

52.两相混合式步进电机的控制;

53.交流伺服电机的控制;

54.CA6140车床电路的操作及故障考核实训;

55.Z35钻床电路操作及故障考核实训;

56.X62W万能铣床电路操作及故障考核实训;

57.T68镗床电路操作及故障考核实训;

电工电子创新实验室、电机控制实验室

三菱电气控制实训平台

西门子电气控制实训平台

维修电工技能实训台(PLC、机床、触摸屏、直流)

维修电工技能智能实训考核装置

维修电工高级技师考核实训设备

电机与变压器实训装置

电子技术创新设计综合应用实训装置

电工电子技术综合实训考核装置

电工基础与技能实训考核装置

电子综合实训考核设备

电子技术综合实验装置

电气教学平台,劳模+技能大师联创中心建设方案

电气自动化设备安装与维修实训考核平台

电工技能实训考核柜

直流调速(调压)实训控制柜

化工自动化仪表实训平台

电工·电子技术实训装置

电气控制实训装置(单面双组型)

电气装配与调试实训平台

仪表自动化控制综合实训台

高性能高级维修电工及技能培训考核实训装置

电工培训考核装置

机电技术技能实训考核装置

电机与电气控制实训台

楼宇智能化控制系统平台

电气技能实训考核装置

电工电气装配与工艺实训台

电机与电力拖动实训装置

维修电工技能实训考核装置(网孔板、单面双组型)

电工电子及电机拖动综合实训平台

电工技能实训与考核装置

电工技术实训台

电工技术实验装置

电工综合实训考核设备

高级电工实训台

电工电子综合实验台

智能型电工电子拖动综合实验装置(带PLC实验)

电子技术创新设计综合应用实训装置

电子工艺与检测实训平台

电子装配实训台

电子技术实验装置

高性能电工电子电拖综合实训装置

电子技术综合实验装置

电子电路综合实验实训装置

电工基础实验装置

电气控制技术实训考核装置

电气控制及电子技能实训考核装置

网孔型电工技能及工艺实训考核装置(单面、双组)

电工技能实训考核平台

电工电子技能及创新设计综合实训考核装置

电工电子技术实验台

初、中、高级及技师维修电工实训考核装置

电气控制综合实验装置

供配电技术实训装备

电工实训装置(单面双组型)

电工电子模拟实训装置

低压电工电气装配实训台

电子装配工艺与检测实训装置

电工工艺(维修电工)试验台

电工电子电拖实训台

现代维修电工技术实训考核装置

电工实训工作台

电子技术技能实训考核台

电子学技术综合实验装置

维修电工电气控制实训装置

机床电气与PLC控制教学实验装置

现代电气控制竞技装调考核实训装置

机电技术技能实训考核装置

电气装配实训装置(网孔板、双组型)

电工电子综合应用创新实训装置

电子单片机实训台

维修电工实训考核装置

电机控制及调速综合实训装置

电工电子自动化综合实训实验台

电工教学实验台

电气控制及电子技能实训考核装置

电气装配实训装置

网孔型电工电气装配实训台

维修电工实训考核装置(单面双工位)

电子电工综合实验装置

中级电工电器实训设备

电工技能测试台

维修电工实训设备

高级电工技能实训考核装置

电工电子技能及创新设计综合实训考核装置

电力拖动实验装置

电工综合实验装置

电机与变压器综合实训室设备,电机维修与变压器检测实训室设备

机电技术技能实训考核装置

通用电工竞赛训练平台

高级电工练功考核实训台

电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台

电子技术技能实训台

现代物流仓储自动化实验系统

电气线路安装实训装置

维修电工考核台

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气照明设备安装调试技能实训装置

电气安装调试实训设备,电气安装调试实训装置

自动生产线装调与设计实训装置

电气智能技术应用教学系统实验台

电工电子·电拖·PLC技术综合实训考核装置

风机盘管接线安装实训装置

电工电子基础实验装置

电工电子技术基础实训考核平台

电气安装与维修实训装置

电机传动与控制实验装置

自动化实训装置

电气控制PLC实训台

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

电机及电气技术实验装置

电气安装调试实训装置

通用电工电子电拖实验装置

直流伺服电机运动控制实验装置

电机拖动及电气控制技术实训装置

电机拖动及运动控制综合实验台

机电综实训考核平台

电力拖动实验装置

直流调速技术实训装置

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子焊接技能实训平台

现代电工技术实训考核装置(柜式、双面型)

高级电工电子实验装置

数字电子技术综合实训考核装置

模拟电路、数字电路实验平台

模拟电子电路实验装置

模拟电路应用创新实验平台

电子产品焊接与工艺实训台

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子工艺实训考核装置

电子创新实验台

电子产品设计与装调实训考核装置

电力拖动一体化实训设备

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

理实一体化教室、电工电子技术实验台

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电力系统继电保护、电力系统继电保护原理

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

维修电工、高级电工培训、中级电工、初级电工、机电技术应用

电子产品装调与人工智能创新考核装置

电力电子技术应用创新设计综合实训装置

电子学综合实验装置

电气工程实验室设备、供配电技术实验室设备、电气工程综合自动化实验室

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电工电子电拖实验装置

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

机电综实训考核平台

电工电子技术实验装置

轨道电气控制实训装置、轨道电气拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

电力拖动一体化实训设备

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电机及电气技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

新型智能化电类实验通用平台

一体化网络型高级维修及技师电工技能培训考核实训装置

防爆电气控制技术技能培训考核实训装置

电机及拖动实验台

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电力拖动电气控制实验装置

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电子产品设计及制作生产线

电子自动控制系统模拟装置

电子技术综合实验装置

电子技术综合实训平台

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动PLC变频调速综合实训装置

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训考核装置

机床电气控制与PLC实训室建设

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

电气控制技术实验装置

维修电工实训考核装置

高级电工及技师维修电工实训考核装置

维修电工实训装置、维修电工技能操作台

高级维修电工考核实训台(单面双组型)

电气安装与维修实训考核装置

电工电力电子实训平台

变电二次安装工实训考核装置

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

电子焊接防静电实训台

电子产品装配与调试生产线

电子工艺实训考核装置

模拟电路实验装置

电机技术实验装置(交/直流发电机)

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力自动化及继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

初中级电工实训考核装置

高级电工技术实验台

电器装配实训室装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

高级维修电工实训考核装置

电工实训考核装置简介,电气装配实训台注意事项

高性能高级维修电工技能培训考核装置

电子技术实训装置

电工电子技术创新设计综合应用实训装置

电气动力设备安装调试技能实训装置(高级)

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路应用创新实验平台

模拟电路实验装置

电工技能实训考核装置

供配电技术实训室设备、供配电实验室设备

高级电工实操柜,中级电工实操柜,初级电工实操柜

高级电工技术实训考核装置

中级电工技术实训考核装置

初级电工技术实训考核装置

电工综合训练装置

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

现代电气控制应用实训设备

通用电工实验台,通用电工技术实训台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

通用电力拖动实验室成套设备

通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

智能型电工、电子、电力拖动综合实验装置

智能型电工、电子、电力拖动综合实验装置(带PLC实验)

智能型电工、电子/电拖、PLC、单片机综合实验装置

智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子装配调试实训台

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

电气技能实训考核装置(单面双组型)

高性能电工技术实验装置

高性能电工电拖实验装置

高性能电工、电子、电力拖动、PLC、变频器实训装置

高级电工技术实验台

高性能电工电子实验台

高级电工电子电拖综合实验台

维修电工技能实训考核装置(两面四组型)

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级维修电工技能实训考核装置

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

高级技师维修电工实训考核装置

维修电工电气控制技能实训考核装置

中高级维修电工及技能培训考核实训装置(电工考证实训设备)

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

电工电子综合应用创新实训装置

高级电工、电拖、PLC实训考核装置

高性能初、中、高级维修电工技能综合实训考核装置

机电专业实训室、机电系实训室建设方案

自动加工与装配生产线实训考核设备

机床电气技能实训考核鉴定装置

现代电气控制系统安装与调试实训考核装置

模电、数电、电力拖动实验台

维修电工实训考核柜(柜式、双面型)

双面网孔板维修电工技能实训考核装置

高级电工电子实验装置

电工电拖实训平台

维修电工电气控制技能实训考核装置

维修电工通用型实训考核实训装置

维修电工排故培训考核装置

电工基本技能综合实训设备

维修电工实训装置(网孔板单面双组型)

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

电子技术综合实训考核装置

电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

电子工艺实训考核装置

电子工艺综合实训装置

电子工艺实验考核装置

电工技能及工艺实训考核装置(网孔板)

通用电工电子技术及电力拖动实验台

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

电工电子综合实验平台

电测仪表工培训考核装置

高压配电操作实训室设备

低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

智能变配电系统实验开发平台

高级维修电工及技师技能实训考核装置

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

35kV变电站及10kV供配电系统倒闸操作屏

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

电力系统自动化实训平台

电力系统继电特性及继电保护实验装置

电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电工电气维修实训台

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

维修电工技能实训考核台

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

电工实验台

模电.数电实验台

电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电机拖动及电力电子技术创新实验实训装置

电力电子技术及电气传动实训装置

电力电子电气自动控制技术实训装置

电机及电气技术实验装置

电力电子技术实训台

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电机控制及照明实训柜

电力自动化及继电保护实验装置

DSP原理及电机调速实验系统

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

交直流调速实训装置

电机维修及检测实训设备

电机拖动实验台

电机及电气技术实验装置

电气动力设备安装调试技能实训装置

电力电子电机拖动综合实验台

电机控制与调速综合实训装置

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验教学设备

电子装配实训台,电子基本技能实训设备

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术及传感器综合实训装置

电子技术综合实训平台

电子应用技能实训考核装置

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

模电、数电实验与技能实训考核台

电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

电路分析基础课程设计实验室设备

电路原理与模拟电路综合实验箱

数字电路、EDA技术实验设计系统

SAE数电/摸电/EDA综合实验系统

三相电路的实验箱

电子测量实验箱

电工电路技术实验箱

太阳能教学实验箱

8086KB微机原理与接口实验箱

自控原理及计算机控制技术教学实验箱

新型计算机组成原理实验箱

计算机组成原理基础实验箱

计算机设计综合技能试验箱

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

创新型模块化模拟电路实验箱

增强型电子线路综合实验箱

数字电子技术实验箱

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

微机原理与接口技术,计算机控制技术课程

创新单片机实训箱

EDA实验箱

EDA实训室、EDA实验开发箱

FPGA教学开发创新平台

DSP实验开发系统

E216SOPC系统综合开发平台

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

综合电路原理实验箱

电路原理实训室设备

EMCU模块化多CPU创新单片机实训实验箱

单片机嵌入式实验系统

新型单片机实验箱

8-32位微机原理接口实验系统

集成一体化单片机、微机接口综合实验箱

多种单片机、微机接口与组态综合实验系统

51单片机实验箱

STM32单片机实验箱

单片机与组态综合实验系统

单片机与MCGS组态综合实验系统

单片机、微机原理及接口技术二合一实验箱

自控原理实验箱

自控计控原理实验系统

自控原理与计算机控制实验箱

超强型计算机组成原理实验箱

八位、十六位计算机组成原理与系统结构实验箱

微机原理与接口技术实验室

数字模拟电路实验箱

模拟电路实验箱(含信号源)

模拟电路实验箱

数字电路实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析基础实验

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

信号与系统及数字信号处理平台

通信教学实验系统

移动通信系统

现代交换系统方案

数字通信技术实验系统方案

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

信号与系统控制理论实验装置

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

通信系统原理实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

通信原理实验箱

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

创新单片机实训实验箱

电子电路基础实验箱要求,电路基础实验箱,数字电路实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用电子实验与电子技能实训考核实验室设备

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
