SBKW-860R高级电工技能实训考核装置



一、产品特点:

高级电工技能实训考核装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构,训练与鉴定接近工业现场,外形美观,结构合理,牢固、耐用,实训方式灵活,增加元器件即可增加实训项目,可扩展性强,装置设置多重科学安全保护措施,确保设备和使用者人身安全,非常适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能,也可进行电工等级考核和技能鉴定,可达到劳动和社会保险职业技能鉴定中级以上水平。一个实训室参考标准配备1台教师台,用户可根据学生人数酌情增减学生台。整个实训室豪华、气魄,标准化和安全程度高。该装置是各类学校实验实训室现代化的重要标志产品。

二、技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%  50Hz

2、温度:-10℃40℃,相对湿度<85%25℃

3、装置容量:<1.0KVA

4、重量:200Kg

三、实训屏构成与性能:

1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。

2、电源及参数:

2.1、输入电源:三相四线电源,输入时红、黄、绿三只指示灯亮。

2.2、电源输出:总电源开关开启后,打开电源开关锁,按下启动按钮,三相四线电源输出,三只450V电压表指示工作线电压。

2.3、恒流稳压双用电源:两路独立。每路输出电压0-30V,输出电流4mA-1500mA,内置式继电器自动换档,多圈电位器连续调节,使用方便,电流电压输出有0.5级数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mV

3、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控装置过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者安全。

4、实验管理器:平时作为时钟使用,具有设定密码,实训考核时间、定时报警、切断电源等功能;此外,还能自动记录由于接线或操作错误所造成的告警次数,为操作者实训、考核提供一个统一的标准。

5、智能功率、功率因数表

1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A

2)2.7TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。

3)负载类型:LRC

4)测量精度:±0.5%+2

5)抽样率:5/

6)工作温度范围:-20℃+50℃

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

6、功率输出函数发生器/频率计:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度

10V

输出阻抗

50Ω

失真度

<1%0.1HZ-- 1KHz

频率范围

0.1HZ3MHz,采用键盘直接输入数字设定频率

输出幅度

电位器调节,正弦波输出具有20db,40db衰减

方波占空比

可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

频率计最高测量范围

100MHz,自动换档

7、指针式测量电表:交流450V 1只,交流5A 3只,精度1.0级。

8、整流二极管:提供四只IN5408二极管,用于整流或能耗制动。

9、大功率电阻:三只75Ω/75W电阻用于电动机降压启动,一只10Ω/25W电阻用于异步电动机的能耗制动。

10、单、三相插座:为外部仪器提供工作电源。

11、智能电源管理系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APPPC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

1、智能终端:智能电源管理系统以32ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供ZigbeeCAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止!

2、手机APP:用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等;用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。

3PC端软件:每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计;具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关。

4、后台系统:实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间。

四、自动控制部分

1、变频器1台:配置三菱FR-D720S 0.4KW变频器,带有RS485通讯接口及BOP操作面板。

2PLC可编程控制器主机1台:提供三菱FX3U-48mR型主机及SC-09编程电缆。

3、电机导轨及光码盘测速系统:

含光码盘测速系统(配有光电编码器)一套,导轨1幅。

4、工控组态软件一套:打开软件编程环境,任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图,并进行实训动态跟踪教学。

5PLC仿真实训软件一套

1)通过PLASH虚拟环境实时显示PLC的运行状态

2PLC编程训练、PLC程序编写测试等功能

3)实现PLC运行模拟,对错误程序进行检查

6、单片机实训装置

A、适用专业

适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。

B、系统简述

单片机实验箱是国内首款将MCGS工业组态软件应用于单片机控制系统中,直观形象地展示实际自动控制工业场景。平台主要用于学习51/52系列单片机基础应用技术和综合应用技术,包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口,可使用户快速掌握单片机原理及其实用接口技术,充分了解和掌握当今单片机领域流行的各种外设器件应用。同时学习MCGS工业组态软件的编程和控制技术(总线控制和位控制),把学生培养成为优秀的应用型人才,以适应不断创新的社会需求。

C、系统硬件组成

1. 计算机(自备)。

2. 单片机与MCGS组态综合实验系统。

3. 基于KEIL C51 单片机仿真器,USB/RS232兼容通信方式。

D、详细技术指标

* 以下技术指标里的全部硬件集成在一个平台上,稳定性好,可靠性高,维护方便。

1.基础接口电路

1)多路定时计数器8253A

2)可编程并行输入/输出接口8255

3)可编程键盘显示接口8279

4)可编程串行通信接口16C550

5)单片机系统简单I/O口扩展电路74LS273/74LS244

6)看门狗电路MAX813

2. 人机接口电路

18LED发光管输出显示。

28位开关量输出模块。

38LED数码管显示模块。

44×4矩阵键盘电路。

516×16点阵LED模块,由48*8点阵和驱动电路组成。

612864 LCD图形、中文、字符显示模块。

*7)设计有2.4TFT 液晶显示器,带触模屏。

8)两路带消抖±单脉冲产生电路。

91HZ-1MHZ8路输出固定脉冲发生。

10)微型打印机接口电路。

3. 外设执行部件

15V继电器控制、音乐发生器电路。

2)步进电机20BY及直流电机驱动与控制。

3)扬声器驱动电路。

4)蜂鸣器驱动电路。

5)光电测速模块电路。

4. 通信接口电路

*1USB1.1(CH375)通信模块 ,支持HOST /SLAVE模式。

*2IRM5000红外无线通信模块

*3CAN-Bus通信模块,由SJA1000TJA1050T专用芯片组成。

*4TCP/IP通信模块,含太网芯片RT801932K静态存储器。

5 RS232/RS485接口应用和电平转换电路。

*6I2C串行实时日历/时钟PCF8563

*7I2C串行键盘显示控制器Zlg7290

5.存储器电路

132K静态RAM 62256

2)串行存储器93C64读写电路

3I2C串行存储器24C02应用电路。

4IC卡读写(24C01)模块电路。

*5SST512K FALSH存储器电路。

*6SD卡读写电路。

6.数据转换

1)单路8位数字模拟转换接口DAC0832

288位模拟/数字转换接口ADC0809

3)串行8A/D 转换电路TLC549及其相关电路

4)串行10D/A 转换电路TLC5615及其相关电路

*5ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。

6)数字温度传感器DS18B20,用于环境温度检测。

7.单片机仿真器

配备USB接口的KEIL C51单片机仿真器,完全仿真P0-P3口,不占有片内资源。同时自带在线下载式单片机STC89C51RS232JTAG下载接口。

8.总线扩展接口

主板上留有外部总线扩展接口,可以扩展各种新型接口电路。

9.虚拟示波器

1)真正的高速双通道存储虚拟示波器,可切换为单通道提高采样率。

2)带有实时X-Y示波器:自动同步显示功能。

3)存储功能:存储/栽入/分析历史波型。

4)输入模拟电压信号幅值由软件调整,勿需硬件开关切换。

5)带有幅频/相频特性专用虚拟示波器。可以保存波型文件,图片文件,方便插入在教学课件中。

10.工作电源

+5V/2.5A+12V/1 A-12V/1A-5V/1A+5V主电源带过压、欠压、过流和电路保护

功能并可自动回复。

11.综合传感器模块

7种传感器集成在一个主板上,含光敏、热敏、气敏、温湿度、超声测距、热释红外检测、电流传感器等7种传感器。

E、系统软件

1WINDOWS KEIL C51 软件环境,支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。

2、在线下载软件:STC_ISP_V479

*3MGCS工业组态软件

4、近50个单片机应用设计例程

*5MGCS工业组态软件与单片机接口例程

*6、配备本机使用视频教程

四、实训操作桌:铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。

五、构成与配备

1、学生实训操作桌12张,一桌二座,桌面配备一块胶皮板保护桌面,桌体下部配备元件储存柜,放置实训考核元器件,使用、保管方便,桌体中部左右设有两个抽屉,放置常用工具等。

2、学生实训台:共1台,每张学生实训考核操作桌上配置1台。

4、器材配备(以参考标准:1台教师台,12台学生台即25座为例):

序号



每台数量

全室数量

单位



1

人体复苏模型



1

教师急救演示

2

灭火器



1

教师演示

3

透明直流电机



1

教师拆装演示

4

表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具

1

13



5

电烙铁及烙铁架

1

25



6

指针万用表MF-47

1

13



7

数字万用表UT33B+

1

13



8

单相电度表

1

13



9

三相电度表

1

13



10

电流互感器

3

39



11

兆欧表

1

13



12

钳形电流表

1

13



14

保险盒

3

39



15

熔断器

6

78



16

拉线开关、圆插座、平灯头

2

2*13



17

20W日光灯

1

13



18

换相开关

1

13



19

三相电动机拆装拉具

1

13



20

钢剧架

1

13



21

单相电动机

1

13



22

三相电动机180W

2

26



23

交流接触器

3

39

CJX2-0910 380V

24

辅助触头

3

39

F4-22

25

三相断路器

1

13

 DZ108-20/10

26

3H铁索按钮

2

13



27

热继电器

2

26



28

时间继电器

1

13



29

50W变压器

1

13



30

单刀开关

1

13



31

三相闸刀

1

13



32

信号灯

1

13



33

走线槽

2

26



34

学生凳



25



35

PLC主机

1

13

DX3U-48MR

36

编程电缆

1

13



37

三菱FR-D720S 0.4KW变频器

1

13



38

电机导轨及光码盘测速系统

1

13



39

工控组态软件

1

13



40

PLC仿真实训软件

1

13



41

触摸屏通讯电缆

1

13

昆仑通态TPC7062KS

42

单片机主机箱及配套附件

1

13



43

电子器件综合学习与检测演示套件



1

老师台,见附件

44

塑料卡子与自攻螺丝

100

100*13



六、参考实训考核项目:

(一)电工部分

电工基础训练

1.低压验电笔的使用

2.灭火器的操作方法(教师演示)

3.口对口人工呼吸法和胸外心脏压挤法急救的掌握

4.常用工具的使用与识别

5.常用导线的连接和绝缘的恢复

6.电烙铁的拆装与焊接技能训练

7.电工识图训练

8.电工布线工艺

照明等单相电路的接线与调试

9.日光灯电路的安装接线

10.单相电度表直接接线电路安装

11.单相电度表经电流互感器的接线电路安装

12.配电板安装

13.室内配线

14.室内照明电路安装

电工仪表选用

15.万用表转换开关的使用和读数

16.交流电压的测量

17.直流电压、直流电流的测量

18.电流表、电压表的安装

19.电阻的测量

20.兆欧表、钳形电流表接地电阻测定仪的使用

21.单相功率、功率因数的测量

22.三相四线有功电度表的安装接线

23.三相四线有功电度表经电流互感器的安装与接线

低压电器及电动机的拆装维修

24.常用开关继电器拆装

25.交流接触器的拆卸与组装

26.常用启动器的结构观察与检测

29.三相鼠笼式电动机的拆装与测试

30.三相鼠笼式异步电动机运行巡视

31.三相鼠笼式异步电动机的定期检修

32.三相鼠笼式电动机故障分析

33.定子绕组局部故障的排除

34.单相电容式电动机绕组的拆装

35.单相电容式电动机故障与排除

36.手动正转控制线路的安装与检修训练

动力及控制电路的安装、调试与维修

37.接触器点动正转控制

38.具有自锁的正转控制

39.具有过载保护的正转控制

40.接触器联锁的正反转控制

41.按钮联锁的正反转控制线路

42.按钮、接触器复合联锁的控制线路

43.按触器控制Y-△降压控制

44X62-W型铣床主轴与进给电机的联锁控制

45.时间继电器控制Y-△降压起动控制

46C620-1型车床控制线路的模拟安装

47.直流电动机的拆装训练(教师演示)

48.直流电动机的检修训练(教师演示)

电子电路的元件结构与识别检测(老师演示)

49.常用电容学习与检测

50.常用电阻学习与检测

51.常用二极管学习与检测

52.常用晶体管学习与检测

53.常用数码管显示学习与检测

54.常用集成IC学习与检测

(二)PLC综合实训

1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程、下载等)

2.PLC仿真实训

3. PLC控制的三相异步电动机正反转控制

4. PLC控制的三相异步电动机Y/△启动控制

5. PLC控制的三相异步电动机降压启动控制

6. PLC控制的三相异步电动机能耗制动控制

7. PLC控制的三相异步电动机自锁运行控制

(三)基于PLC变频器的电机拖动与控制实训

1.变频器功能参数设置与操作

2.变频器报警与保护功能

3.多段速度选择变频调速

4.外部端子点动控制

5.控制电机运行时间操作

6.瞬间停电变频器参数设定

7.控制电机正反转运行控制

8.外部电压变频调速

9.三相异步电动机的变频开环调速

(四)PLC、变频器的电机拖动与控制实训

1.基于PLC通讯方式的多段速选择变频调速

2.基于PLC通讯方式的变频器开环调速3.基于PLC通讯方式的变频器闭环调速

(五)触摸屏

1、指示灯启停控制

2、数码管模拟控制

3、流水灯模拟控制

4、抢答器模拟控制

5、电机顺启逆停模拟控制

6、变频器多段速控制

(六)单片机

1、单片机I/O口应用实验_ P3.3口输入 P1口输出

2、单片机I/O口应用实验_工业顺序控制

3、并行I/O接口8255应用(交通灯和打印机控制实验)

4、简单I/O口扩展

5A/D 转换实验

6D/A转换实验

7、键盘显示控制器8279应用实验

8、步进电机控制实验

9、小直流电机调速实验

10、电子音响实验

11、继电器控制实验

12、数据存贮器扩展实验

138031单片机串行口应用实验_双机通信

148031串行口应用实验_PC机通信

15、串行接口16C550应用实验

16、串行A/D转换器TLC549应用

17、串行D/A转换器TLC5615应用

18、单片机双机通信实验_RS485总线

19USB接口应用实验

2016X16 LED点阵显示实验

21128 X 64 LCD液晶显示接口实验

22、数字温度传感器18B20实验

23、看门狗电路MAX708

24I2C总线应用实验

1)串行E2PROM的读写实验

2I2C智能卡读写实验

3)串行键盘显示接口ZLG7290应用实验

4PCF8563串行实时时钟应用实验

25、定时计数器8253A应用实验

26、网络接口应用实验

27CAN总线通信应用实验

28ISD1730语音录放实验

29、红外接口通信实验

30、大容量NOR Flash与单片机的接口设计

31TFT彩色液晶屏及触摸屏的应用

32Small RTOS(51) 1.12.1v 使用

33、直流电机、步进电机闭环控制实验

34、液晶显示虚拟示波器实验

35、工业组态软件编程实验

36MCGS工业组态软件在单片机控制中的应用实验

1)步进电机控制实验_总线控制

2)直流电机控制实验_总线控制

3)工业顺序控制实验_位控制

4)数据采集实验_总线控制

5)数据采集实验_总线控制

6)数字电压表实验

7)液体混合控制实验

8)交通灯控制实验

37、工业组态软件和微控制器的接口编程实验 ......无限扩展

38、各种传感器实验,含光敏、热敏、气敏、温湿度、超声测距、热释红外检测、电流传感器等7种。

七 、附件:电子器件综合学习与检测模块

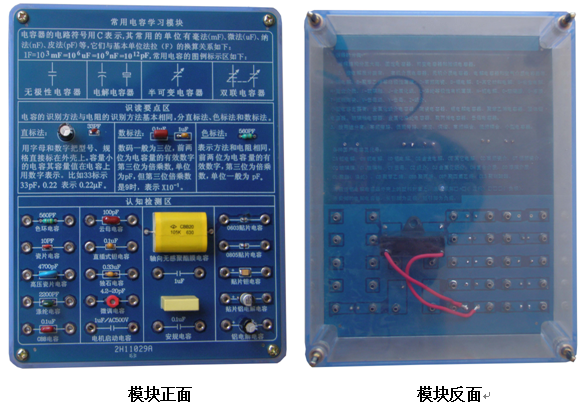

(一) 常用电容学习与检测模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

分为三个区域,分别为图例标示区、识读要点区及认知检测区。

图例标示区:展示普通电容器(无极性)、电解电容器、可调电容器、双联可调电容器的符号。

识读要点区:展示E12E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。

列出了常用电容的分类及各类国产电容及代号。

认知检测区:提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容;同时还按照封装提供06030805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。

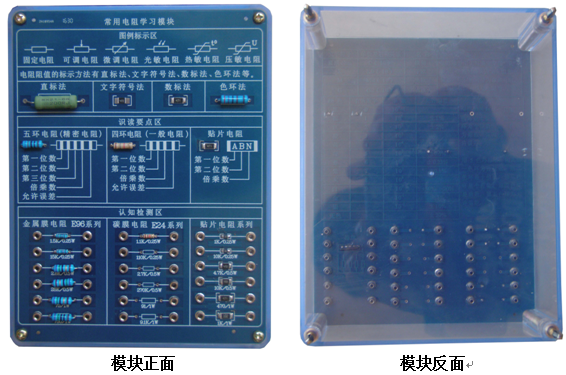

(二)常用电阻学习与检测模块



底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

分为三个区域,分别为图例标示区、识读要点区及认知检测区。

图例标示区:展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法(直标法、文字符号法,数标法,色环法)。

识读要点区:展示色环符号的规定及各色环符号的代表意义,提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示,便于感性认识。

列出了常用电阻的单位符号及进阶关系。

认知检测区:提供碳膜电阻,包括1/4W1/2W1W三类小功率共6个实际电阻,全部为E24系列阻值;金属膜电阻1/4W1/2W1W三类小功率共6E96系列阻值实际电阻;贴片电阻类,包括120618122512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座(内孔2MM)。

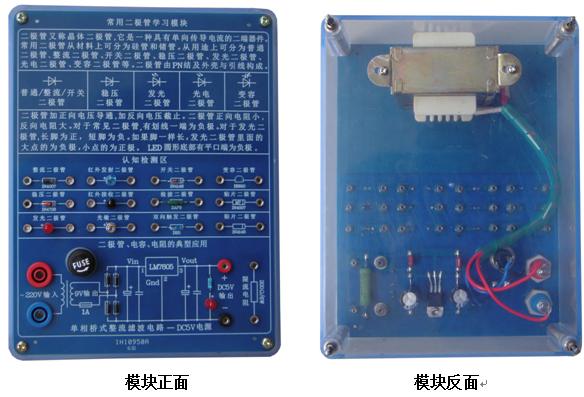

(三)常用二极管学习与检测模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式,列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管,双向触发二极管的实物及检测接口。

提供二极管、电容、电阻的综合应用电路:单相桥式整流滤波电路-DC5V电源的产生电路,带有熔丝保护及发光二极管指示,通入单相AC220市电即可工作(模块设有单相电源变压器),同时该DC5V电源可为其他模块检测供电之用。

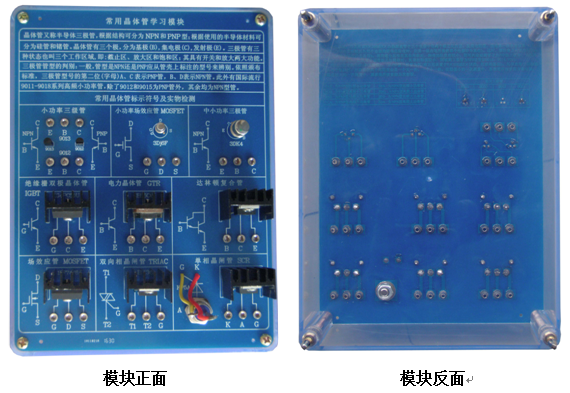

(四)常用晶体管学习与检测模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

对常用晶体管的分类及管脚判断进行了介绍,展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC的图示,列举了常用90133DJ6F的识读方法;展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC等实物,提供检测接口。

展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。

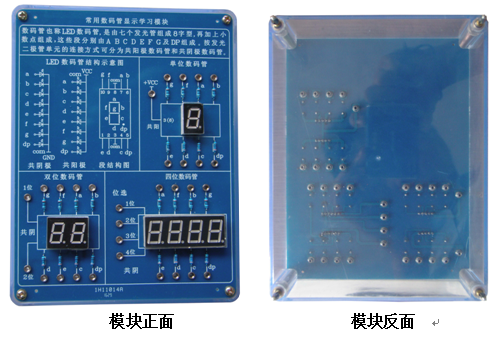

(五)常用数码管显示学习与检测模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试,同时也能防止器件的损伤。

展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法,展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座(内孔2MM)。

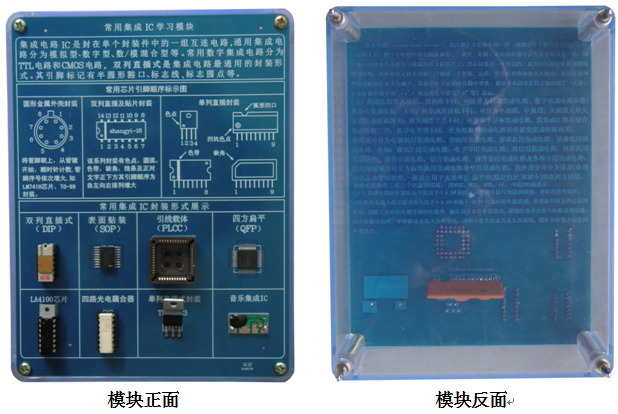

(六)常用集成IC学习与检测模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

展示常用集成IC封装形式,如圆形金属外壳封装、单列直插式(SIP)、双列直插式(DIP)、表面贴装(SOP)、引线载体(PLCC)、四方扁平(QFP)等等。展示常用芯片引脚顺序标示图。提供了如双列直插芯片、单列直插芯片、贴片芯片、厚膜电路EXB841、音乐芯片等特殊引脚芯片的实例。





电子线路综合实验实训装置

电机及电气技术实验室

流动实训车技术方案,流动实训车各专业设备

数电实验室设备、模电实验室设备、电工电路实验室设备

网孔型电工技能及工艺实训考核装置(单面、双组)

电工电子技能及创新设计综合实训考核装置

模电/数字混合电路调试系统

电工技术基础实训室、电工基本技能实训室

电机电拖及控制实训室、现代电气控制应用实训室

供配电技术实训装备

高压电工特种作业安全技术实际操作建设方案

低压电工特种作业安全技术实际操作建设方案

低压电工智能考核装置,特种作业电工实训动力考核专用设备

低压电工实操考试照明考核柜

电工电子与PLC一体化工作室

电工原理实验室简介、电工与电路原理实验室

电工电子电气实验室

电子工艺焊接装配实训室

电子学技术综合实验装置

工业自动化实训室建设方案

机床电气与PLC控制教学实验装置

煤业机电技能工作室创建方案

液压与气压传动原理及应用

网孔板电气装配实验室设备

电气装配实训装置(网孔板、双组型)

网孔型电工技能及工艺实训考核装置(单面、双组)

五边形电工电子实训工作岛

智能制造电气工作台

基础传感器与电机应用装置

变频调速与运输分流控制装置

伺服驱动与开闭环控制装置

机械手上下料控制装置

仓库管理与控制装置

电气实训平台

维修电工实训考核装置(单面双工位)

维修电工实训考核装置(双面双工位)

中级电工电器实训设备

电工技能测试台

维修电工实训设备

电子电工实验室建设方案

电力拖动实验装置

电工综合实验装置

电机与变压器综合实训室设备,电机维修与变压器检测实训室设备

数控机床电气维修实训室设备,车床铣床电气技能实训室设备

电气自动化技术专业设备

《电力系统微机保护》微机保护实验室

电力系统继电保护实验室、继电保护实验室、电力系统继电保护及自动装置

透明液压传动与PLC实训装置

维修电工基本技能,室内线路的安装,电动机的维护与检修技能,变压器的维护及检修技能。电子电路的安装 、调试与维修

现代物流仓储自动化实验系统

电气线路安装实训装置

风光互补发电实训装置

电力电子技术应用实训装置

电工电子综合应用创新实训装置

电气自动化设备安装与维修、实现理论教学与实践教学

电气安装与维修实训室,电气维修实训室

自动生产线装调与设计实训装置

电气智能技术应用教学系统实验台

电工电子·电拖·PLC技术综合实训考核装置

风机盘管接线安装实训装置

电动阀门控制安装实训装置

除湿机电气控制系统实训台

全工况多功能型除湿系统实训装置

电气控制技术实训室《工业自动化控制》

电气安装与维修实训装置

电机传动与控制实验装置

自动化实训装置

电气安装与维修实训考核装置

电气控制系统安装与调试实训设备

建筑电气工程师考核系统

电气安装与维修实训室、电气安装综合实训室

通用电工电子电拖实验装置

直流伺服电机运动控制实验装置

电机拖动及电气控制技术实训装置

机电综实训考核平台

电力拖动实验装置

机电综合实训系统(S7-1200)

电机性能测试柜

机电控制综合实训平台

电机控制实训台

电机控制接线实验台

电机运动控制实训装置

电工电机拖动实训装置

电机装配与运行检测实训装置

电机电控配线安装实训装置

电机·变压器维修及检测实训装置

电机故障检测实训考核装置

变频器工作原理实训装置

维修电工技能实训考核装置(电气控制·PLC·变频器)

高级电工技能实训考核装置

高级维修电工变频调速PLC可编程控制实训装置

电子装配生产流水线装置,电子工艺焊接装配生产线

现代电工技术实训考核装置(柜式、双面型)

模拟电路、数字电路实验平台

模拟电子电路实验装置

数字电路实验装置

电子工艺焊接装配生产线

电工电子创新综合实训装置

电子及检测实训平台

电子创新实验台

电子产品设计与装调实训考核装置

电工技能一体化工作室规划与建设

网络型高性能电工电子技术实训与考核装置

电子(模电数电)技术综合应用创新实训考核装置

初中高级电工实训设备

电工电子综合实验装置

电子技术综合实训考核平台

电工实训考核装置

电工技能实训装置

电工技能实训台

电气系统安装与调试实训装置

电力系统实验室、发电厂与电力系统实训室

电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备

现代电气控制系统安装与调试实训考核装置

网孔型电气控制实训装置

维修电工、高级电工培训、中级电工、初级电工、机电技术应用

电子产品装调与智能检测实训考核装置

电力电子技术应用创新设计综合实训装置

电力自动化及继电保护实验装置、在继电保护教学实验的重要作用

电气工程实验室设备、供配电技术实验室设备、电气工程综合自动化实验室

电机与拖动实验室、电力电子技术实验室、自动控制原理实验室、信号与系统实验室、电气工程创新实验室

电工电子自动化综合实验实训装置

电子电工、电工设备电子仪器就找上海硕博

电工技能鉴定实训装置

低压电气装配工技能实训考核装置

电工电拖综合实训装置

电工技术实训考核装置

电工实训考核装置

光伏实训模拟装置、光伏智能发电训练台、风力发电实验台、太阳能热水系统、风光互补实验台

轨道电气控制实训装置、轨道电气拖动实训装置

轨道交通电力系统综合自动化技能实训考核平台

轨道交通电力系统监控实训室设备建设方案

电力系统综合自动化技能实训考核平台

电力系统微机保护综合实训装置

电力系统自动化实训平台

电气设备及二次部分实训考核装置

电机及电气技术实验装置

电机电力电子及电气控制技术实验装置

电路分析与电力电子技术实验装置

大功率直流调速系统实训考核装置

电机装配与运行检测实训考核设备

电机电力拖动及电气控制实训装置

电机拖动及自动控制系统实验台

电机及电气控制实验装置

电子创新综合实训平台

电工电拖综合实训平台

电机控制实验台、电机PLC控制实验装置

摇臂钻集合实验台,机床电气控制技能实训考核装置

楼宇消防自动化系统综合实训室,消防实训室参考方案

加工制造类实训室、机电类实训室设备、机械基础实训室、装配工艺实训台

直流设备检修工技能实训考核装置

电机变压器维修检测实训室方案

电子电工实训室_电子技术实训装置_创新人才实训

电工操作实操台,网孔型电工技能实训考核装置

电气安装实训装置

电工电子综合应用创新实训装置

电子焊接装配实训室设备、电子焊接装配生产线建设方案

电工电气实训考核装置

电工电子实训台

电机拖动与调速系统实训装置

电气控制综合实训室

电子自动控制系统模拟装置

电子技术综合实验装置

电子工艺实训室建设方案

网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备

高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜

光机电一体化实训室,电气自动化创新实践室

高级维修电工实训室,中级维修电工实训室,初级维修电工实训室

电力拖动实训台

电工基础及基本技能实训台

电机拖动实训设备

电子技术实验实训室设备

电工电子实训台

机床电气控制与PLC实训室建设

供电技术实训装置

电力拖动与控制技术实训装置

电力电子及电气传动实验台

电力技术控制系统实训演示设备

高级电工实训设备、中级电工实训设备、初级电工实训设备

电力自动化仪表及过程控制实训平台

电力系统继电保护实验台

电气控制实训室设备

液压传动实训台,选上海硕博科教设备

五金冲压模、拆装模具、铝合金拆装实训模具、注塑模具、冲孔模、级进模、复合模

充电桩(站)及监控实训系统、新能源汽车充电桩

液压同步油缸,单向阀,先导式溢流阀,通电磁换向阀

液压元件拆装综合实训装置

传感器实训室,传感器技术实训装置

创新型测控传感器技术综合实验实训装置

电气控制技术实验装置

维修电工实训考核装置

维修电工实验柜

维修电工实训装置、维修电工技能操作台

新能源汽车交直流充电桩综合实训台

安全用电基础知识 、安全用电实训装置

现代制冷与空调系统实训考核装置,应用型人才的理想实训设备

新能源汽车实训室设备建设标准,电动汽车教学设备服务产教融合协同发展

智能楼宇系统实训装置依据智能建筑行业的发展

电气安装与维修实训考核装置,上海硕博真的合适_应用教学_培养实用型人才

汽车与交通工程设备、电气与电子工程设备、动力与机械工程设备、仪器仪表工程设备

电工电力电子实训平台

电子实验台、电子电工技术实验台、电子实训台,电机拖动实验台,电力拖动实训台

工厂供电综合自动化实训装置

供配电实验室设备,电气工程综合实训设备

电工基本操作技术实训室设备

机电驱动实训设备

电子产品装配实训室

电气控制技能实训考核装置

电气安装与维修实训考核设备

通用智能型电工、电子实验室

电子产品装配与调试生产线

多功能物料分拣实训系统

楼宇供配电系统实训装置(LON总线型)

模拟电路实验装置

港口电气及自动化实训、船舶电动控制仪表实训、船舶工业实验设备实训

液压元件拆卸与装配试验台

电机与变压器综合实验装置

电力拖动.PLC技能实训装置,电力拖动、PLC实训装置

高级维修电工综合实训装置(附件)为竞赛考核平台

高级电工职业技能鉴定综合实训考核装置

电力继电保护实验装置

电力自动化及继电保护实验台

电力拖动(工厂电气控制)实验装置

维修电工实训考核装置,上海硕博可以期待

高级电工技术实验台,电工电子实验室

电器装配实训室装置

电力电子与电力传动专业课程

电力电子技术实验室设备

电气安装与维修实训考核装置

自动化综合实训装置

单片机开发应用技术实验系统

电工实训考核装置简介,电气装配实训台注意事项

光电一体化实训考核装置,上海硕博帮助培养更多的人才

传感器及检测技术实验室是按照应用型人才培养教育

电工·电子技术创新设计综合应用实训装置基本内容简介

电工电子技术创新设计综合应用实训装置

(初级)电气动力设备安装调试技能实训装置

(中级)电气动力设备安装调试技能实训装置

电气照明设备安装调试技能实训装置

高性能电工技术实验台

电工技术综合实验装置

数字电路实验装置

模拟电路实验装置

电工技能实训考核装置

电工测量仪表的使用

电工实训装置

电工实验装置

电工电子综合实验装置

电工电子电拖实训装置

电工·电子技术实训装置

现代高级电工电拖实训考核设备

维修电工电气控制实训考核装置

仪表及照明单三相电机控制实训考核装置

基本电工技能实训装置

电工实训室、电工实训、电机电气控制

电工基础试验台

通用电子实验台

通用电工电子实验台

通用电工电子电力拖动实验台

通用电工电子电力拖动带直流电机实验台

电工、电子、电力拖动(带直流电机、三相可调)实验装置

SBX-18A通用电力拖动实验室成套设备

SBX-18B通用电力拖动实验室成套设备(带直流电机实验)

通用电工电子 电力拖动 直流电机实验室设备 (四合一)

现代电气控制系统安装与调试实训装置

电工·电子·电拖创新实训室设备

现代电气控制综合实训装置

电工技术实验装置

立式电工电子实验装置

智能型电工电子技术实验装置

SBGDG-188C智能型电工、电子、电力拖动综合实验装置

SBGDG-188D智能型电工、电子、电力拖动综合实验装置(带PLC实验)

SBGDG-188E智能型电工、电子/电拖、PLC、单片机综合实验装置

SBGDG-188F智能型电工、电子、电拖、PLC、变频调速综合实验装置

电子产品装调一体化创新实训装置

电气装配与工艺实训装置(单面双组型)

SBDQ-890型电气装配实训台(单面双组型)

机床PLC电气控制实训考核装置

电气装配实训台

高级电工技术实验台

高性能电工电拖实验装置

高级电工电子电拖综合实验台

高级电工实训设备,中电工实训设备,初电工实训设备

初级电工、电拖实训考核装置(柜式)

中级电工、电拖实训考核装置(柜式)

高级电工、电拖实训考核装置(柜式)

高级维修电工及技能培训考核实训装置、中级维修电工技能培训考核装置、初级维修电工及技能考核实训装置

维修电工电气控制及仪表照明电路综合实训考核装置

仪表及照明电路实训考核装置(柜式、两面双组型)

仪表照明实训考核装置

高级维修电工实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

SBWX-01B维修电工技师.高级技师技能实训考核装置

维修电工电气控制技能实训考核装置

高级电工实训考核鉴定装置

智能型现代电气控制实训考核装置

高性能初级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置

网络型PLC变频调速电工实训考核装置、网络型PLC高级电工综合实训考核装置

SBDG-1E电工·电子·电力拖动·PLC·变频调速综合实验装置

机床电气与PLC实验室,可编程控制器实验

电气安装与维修实训考核装置,硕博科教值得信赖

电工电子技术·电力拖动实训考核装置

电子技术实验教学平台

SBJSD-790D电子技术综合实训考核装置

SBJSD-790E电工电子技术实训考核装置

电工实训装置

电工电子实验装置

电工电子电力拖动实验装置

电工电子电力拖动实验装置(带PLC实验)

电子产品装调与智能检测实训考核装置

SBGYD-01A电子工艺实训考核装置、SBGYD-01E电子工艺实训考核装置

SBGYD-01C电子工艺综合实训装置

SBGYD-01E-Y型电子工艺实训考核装置

电工技能及工艺实训考核装置(网孔板)

《机床电气控制与PLC实训装置》

电子产品焊接装配实训台

维修电工实训考核系统

电子实验室设备

通用电工电子实验室成套设备报价

电测仪表工培训考核装置

SBGYP-01A高压配电操作实训室设备

SBDPD-01A低压配电操作实训室设备

电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置

高低压配电实验实训装置

低压供配电技术实训设备

低压配电成套实训装置

低压配电操作实训室设备

工厂供电技术实训装置

变配电室值班电工技能培训考核系统

供配电所实训装置

电力系统继电保护实验室设备

电力系统微机线路保护实训考核装置

电力系统继电保护工培训考核平台

SBDLB-0C型电力系统自动化实训平台

SBCAYD-1型农村家用供电线路装调实训装置

SBDJK-04电机及自动控制实验装置

高级维修电工实训设备

维修电工中级技能实训设备

初级维修电工实训设备

电气安装与维修实训考核装置

电气动力设备安装调试技能实训装置

电力系统综合自动化教学实验装置、变电变电站综合自动化实验装置、电力自动化与PLC自动装置综合实验系统

维修电工与PLC实训考核装置(双工位)

电气系统安装与调试实训装置

高级技师维修电工实训装置

维修电工技师、高级技师技能实训考核装置

维修电工仪表照明实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制技能实训考核装置

电工实训操作实操台

安全用电实训考核装置

新能源发电实训设备

电工、模电、数电、微机接口及微机应用实验设备(适用于高校、大专、职业学院)  更多产品>>

数电模电实训设备、数电模电实验设备

模拟 数字电子电路微机接口 微机应用综合实验室设备

信号与系统·控制理论·计算机控制技术实验台

模电、数电、通信原理教学实验装置综合实验台

模电、数电、现代通讯原理实验室成套设备

高级模电、数电综合实验台

模电、数电、高频电路综合实验台

SB-528模电、数电、自动控制综合实验台

模电、数电、单片机实验开发系统综合实验台

电工电子基础实验室、电工电子实验室、电工电路实验室、电子装配实验室、电子技术实验室

SB-528电工实验台

模电.数电实验台

SB-528电工、模电、数电实验台(三合一)

电工、模电、数电、电气控制实验台(四合一)

SB-528电工、模电、数电、电气控制(带直流电机)实验台(五合一)

电力电子电气自动控制技术实训装置

电力电子技术实训装置

电力电子及电机拖动综合实验装置

电力电子技术及电机控制实验装置

电力电子及电气传动实训装置

电力电子技术实验装置

电力自动化及继电保护实验装置

现代电力电子器件实验箱

现代电工技术实训考核装置

现代电力电子技术实验设备

电工电子电气技术实训装置

电机拖动及电气控制技术实验装置

电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备

电机原理及电机拖动实验系统

电机维修及检测实训设备

电机及电气技术实验(实训)装置(电机综合类)

SBDQ-01A型电机及电气技术实验装置

电气动力设备安装调试技能实训装置

SBDQ-01C型电机及电气技术实验装置

电气操控技术实训室装备

电力电子技术及电机控制实验装置

电工电子综合应用创新实训装置装置

电机拖动与控制技术实验室

电工电子相关实验教学设备

电工电子实训装置,提高电工装配专业技能,为就业打下基础

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术综合实训平台

电工技术实训装置

电工电子技术实验台

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台电工维修实训设备  更多产品>>

SB-760模电、数电实验与技能实训考核台

SB-760电工、模电、数电实验与技能实训考核台

通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备

电工、模电、数电、电力拖动(带直流电机)实验与技能实训考核实验室设备

SB-760工厂电气控制实验、实训考核实验室成套设备

电工技能实训与考核实验室成套设备

电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置

电工、模电、数电、电气控制、PLC可编程控制综合实验装置

电工、电子、电拖(带直流电机)实验与电工、电子、电拖技能实训考核实验室设备

电气装配与工艺实训台

网孔型电工电子技能及工艺实训考核装置

网孔型电力拖动(工厂电气控制)技能及工艺实训考核装置

维修电工仪表照明实训考核装置

初级工实训台、中高工实训台、高级工实训台

网孔型通用电工实训台

电力拖动工厂电气控制技能及工艺实训考核装置、电力拖动PLC变频调速装置、网孔型电工电子电力拖动变频调速PLC装置

高性能电工电子电拖及自动化技术实训与考核装置、高性能电工电子电拖及自动化技术实训与考核装置

高性能电工技术实训考核装置、高性能电工·电子技术实训考核装置、高性能电工·电子·电力拖动技术实训考核装置

电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置

电力拖动·PLC技能实训装置、电力拖动技能实训考核装置

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

模拟电子技术实验箱

数字电子技术实验箱,设计型(基础型)

数字逻辑测试实验系统

综合型单片机实验系统

DSP实验开发系统

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

单片机、微机原理及接口技术二合一实验箱

自控/计控原理实验箱

自控原理与计算机控制实验箱

八位、十六位计算机组成原理与系统结构实验箱

数字逻辑实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

通信原理实验系统方案

通信与信号处理实验箱

通信系统创新实验平台

通信技术,电气工程实训

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

微波及天线综合实验系统

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

通信实验箱、移动通信实验箱,通信原理实验箱、PLC可编程控制器实验箱,通信、光纤移动实验箱、电工技术实验箱

智能通用电工、电子、电力拖动实验室设备(适用高校、专科、职业学院、中专、技校、职校 )

电力拖动实训平台

电机拖动及控制实训设备

电机与拖动实验室设备及装置

通用智能型电子实验与技能实训考核台

通用智能型电工实验和电工技能实训考核台

通用智能型电工、电子实验与技能实训考核台

通用智能型电工、电子、电拖实验与技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台维修电工实设备   更多产品>>

电工电子技术实训装置

电工技能实训考核台

电子技能实训考核台

电工、电子技能实训考核台

电工、电子、电力拖动技能实训考核台

电工、电子、电力拖动(带直流电机)技能实训考核台

电气控制实训装置(单面双组型)

电气实验实训室,主要服务机械制造自动化电工维修考核设备 更多产品>>

SB-528立式电工实验台

SB-528立式电工、模电、数电实验台

SB-528立式电工、模电、数电、电气控制实验台

SB-528立式电工、模电、数电、电气控制(带直流电机)实验台

SB-528E立式电工·模电·数电·单片机综合实验装置

立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置

智能型电工电子电拖PLC单片机综合实验装置

高级电工模电数电电力拖动实验设备、电工电子实验室设备、电工电子实验室、电力拖动实验台

电力拖动(工厂电气控制)实验装置

高级电工实验室成套设备(带功率表、功率因数表)

高级模电、数电实验室成套设备

021-61482202 021-61482206
