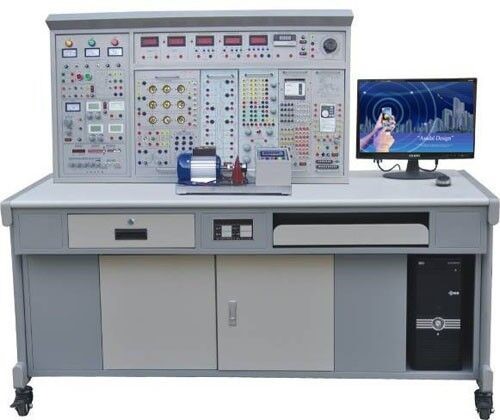

SBK-800电工电子自动化综合实训实验台
一、概述:
电工电子自动化综合实训实验台,电工、电子、电力拖动、PLC、变频器实训装置是上海硕博公司吸取国内外同类产品合理的实训方法,先进、科学的实训手段并加以消化、整合、提高而研制的针对高等院校、职业技术教育而开发的综合性实训考核装置。其适用各类职业院校、中专、技校电工、电子、电拖、机电一体化、自动化等专业的教学和从事相关专业的技术人员实训考核。装置有机地融合了电工、电子、电力拖动、PLC、变频器等实训内容,配备多块可自由组合的实训挂箱,实现了教学资源共享,一机多用;创造性地把教学管理、教材、教案、实训、认证、考核融于一体,大大节省实训用房、减少管理人员,经济效益显著,其是高等院校、中专、技术、职业学校及各类培训鉴定机构新建、改建实训室的理想实训设备。
二、特点
1、安全性能高:实训屏上380V交流输出处设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。配备漏电保护装置,通过启动停止按钮控制实训台工作电源。
2、测量仪表精度高,采用数字化、智能化模式,符合现代测量发展方向。
3、综合性强:使电工、电子、电力拖动、PLC、变频调速多门学科有机组合在一个实训台上,能按工厂现场操作规程进行小型工程设计实训。
4、实训的深度和广度根据需要可作灵活的调整,装置采用挂箱式结构,更换便捷,并可自由组合,满足不同的实训要求,添加部件即可扩展功能或开发新的实训项目。
5、实训台结构合理、性能优越、配套完整,根据弱电和强电配置不同的实训连接线及相应的插座,使用安全、可靠。
三、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
2、温度:-10℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、重量:220Kg
5、外形尺寸:1600mm×700mm×1500mm
四、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
(一)实训屏
实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器(包括频率计)、测试仪表及实训器件等,具体功能如下:
1、控制及交流电源部分
(1)提供三相固定380V交流电源,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
(2)提供单相0~250V/2A连续可调交流电源一路(配备一台0.5KVA单相调压器)。同时经整流环节可得一组0-240V连续可调直流电源,有表指示输出电压值。
(3)提供~220V插座2只,为外部设备提供工作电源。
(4)配备实训用250V/30W日光灯管及支架一套。用于日光灯电路连接等实训。
2、直流电源部分
(1)双路恒流稳压电源,二路输出电压均为0-30V,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出最大电流为1.5A,输出有0.5级数字电流表、电压表指示,电压稳定度10-2,负载稳定度10-2,纹波电压5mv。
(2)低压直流稳压电源:+5V,+24V、±12V,具有短路保护功能。
(3)恒流源:一路0-500mA连续可调恒流源,分2mA、20mA、500mA三档,配有数字式直流毫安表指示输出电流,具有输出开路、短路保护功能。
3、函数信号发生器:
函数信号发生器突出特点
●产生函数波形丰富,正弦波,占空比1%到99%方波,三角波,两种锯齿波
●双路反向,并且占空比数控调节的TTL输出,便于调试IGBT模块等
●幅度采用电位器和数控相结合的方式,其中数控能够实现满幅输出的256级控制
●外部测频功能范围宽,1Hz到60MHz
●带有1路ADC转换器,转换0V到5V的直流电压,分辨率达到0.001V(1mV)
●具有扫频功能,能够任意设定扫描频率范围以及扫描时间
主要技术数据
◆ 信号输出
输出波形正弦,方波(占空比可调),三角波,2种锯齿波。
输出幅度≥9Vp-p(空载)
输出阻抗50Ω±10%
直流偏置±2.5V
显示LCD1602
频率范围 0.1Hz ~ 2MHz(UDB1202S)
频率分辨率 0.1Hz
频率稳定度 ±1×10-6
频率精确度 ±5×10-6
正弦波失真度 ≤0.8% (参考频率 1kHz)
三角波线性度 ≥98% (0.01Hz~10kHz)
方波上升下降时间 ≤100ns
方波占空比范围 1%~99%
2路TTL 输出
频率范围 0.1Hz ~ 2MHz(UDB1202S )
两路输出相位差 180度
幅度 >3Vp-p
扇出系数>20 TTL负载
u COUNTER计数器功能
计数范围 0-4294967295
测频范围1Hz~60MHz
输入幅度 0.5Vp-p~20Vp-p
u ADC功能
电压测量范围 0到5V
分辨率 0.001V(1mV)
精确度±0.5%+2个字
u 其他功能
存储和调入M0-M9(M0:默认调入)
5、智能型直流流数字电压表
直流数字电流表1只,采用美国模拟器件公司生产的新型高性能RMS真有效值转换器,配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。测量范围:0-5A。测量精度为0.5级。具有数有数据存储与查询功能。
7、智能型功率、功率因数表
由24位专用DSP、16位高精度A/D转换器和高 MPU单元设计构成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为0.1级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示"L",容性显示"C",纯电阻不显示),并可存储测量数据,供随时查阅。
(二)实训挂箱
(1)电工实验挂箱一
设有RC串并联选频网络实验电路、戴维南定理/诺顿定理实验电路、RLC串联谐振实验电路、基尔霍夫/叠加定理实验电路、一阶二阶实验电路、双口网络、互易定理实验电路。挂箱面板正面印有原理图及符号,反面焊有相应元器件,使用方便、直观、可靠。
(2)电工实验挂箱二
设有仪表量程扩展实验电路、电路状态轨迹的观测实验电路、最大功率传输条件测定实验电路、RC双T选频网络实验电路、电压源与电流源的等效变换实验电路、RLC元件特性及交流电参数的测定实验电路。挂箱面板正面印有原理图及符号,反面焊有相应元器件,使用方便、直观、可靠。
(3)电工实验挂箱三
设有灯组(9个15W彩灯)实验电路、电容组、单相电度表、日光灯实验电路。设有互感实验电路(大小互感线圈各一个)、铁芯变压器(36V/220V、50W)一个。
(4)元件箱
设有实验所需的电阻器、电容器、二极管等实验元器件若干和一个0-99999.9欧/2W的电阻箱。
(5)受控源、回转器挂箱
设有VCVS、VCCS、CCVS、CCCS受控源实验电路、回转器实验电路、负阻抗变换器实验电路。
(6)模拟电子实验挂箱
设有电源实验电路、运放实验电路、直流信号源、低压交流电源、电阻电容三极管等实验元件;配备单管、多级、负反馈实验模块、分离、集成功率放大实验模块。
(7)数字电子实验挂箱
设有8位逻辑电平开关、8位逻辑电平指示、四位十进制设码显示器、一个共阴数码管、两组拨码开关、单次脉冲、高可靠圆脚集成插座8P、14P、16P、28P、40P等若干以及实验所需的电阻器、电位器三极管等。
10、ZSB-04 继电接触控制(一)
熔断器5只、按钮1只、变压器1只(380V/36+6.3)、转换开关1只、信号灯3只、整流电路1只、能耗制动电阻(510Ω/50W)3只、交流接触器1只、热继电器1只。
11、ZSB-05 继电接触控制(二)
交流接触器3只、通电延时时间继电器1只、热继电器1只、控制按钮3只。
配三菱FX3u-48mR主机,集成数字量I/O(24路数字量输入,24路数字量输出),RS-422通讯口,SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
14、PLC实训演示挂箱
PLC实训演示挂箱
序号 |
编号 |
控制对象实训模块 |
实训教学目标 |
1 |
实训挂箱一 |
装配流水线/加工中心/多种液体混合装置/自动售货机 |
|
2 |
实训挂箱二 |
抢答器/自控轧钢机/音乐喷泉/四节输送带 |
|
3 |
实训挂箱三 |
四层电梯/机械手控制/水塔水位/自控成型机 |
|
4 |
实训挂箱四 |
自动送料装车/邮件分拣/八段数码管/天塔之光/交通信号灯控制 |
|
5 |
SX11 |
步进电机/直线运动:(实物)步进电机系统由驱动电路、步进电机、刻度盘、指针等组成; 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。 |
通过利用PLC对步进电机及直线运动实物模块的控制,初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。 |
6 |
|
变频器挂箱 |
配置三菱FR-D720 0.4KW变频器,变频器为一体式变频器,它将整流、逆变单元合在一起了。带矢量轴,实现矢量控制,带面板。 |
7 |
|
触摸屏实训挂箱 |
采用昆仑通态7英寸彩色大屏, TPC7062TI,1个232串口,1个485接口,1个以太网接口 |
15、变频器实训挂箱
配置三菱FR-D720变频器,带有RS485通讯接口及BOP操作面板。
16、1 套伺服驱动器(60ST-M01330),1 套伺服电机(1.27N.M,400W),1 套步进驱动器(与步进电机配套),1 套步进电机(57BYG250C,1.8N.M),
17、电机导轨及光码盘测速系统
含光码盘测速系统(配有进口光电编码器)一套,不锈钢导轨1幅,道轨平整度好,无应力变形,同心度
好。
18一块网孔板含常用元件
19、工控组态软件一套:
打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。
20、PLC仿真实训软件一套:
(1)通过PLASH虚拟环境实时显示PLC的运行状态
(2)可以实现PLC虚拟接线,并对接线进行错误检查
(3)PLC编程训练、PLC程序编写测试等功能
(4)实现PLC运行模拟,对错误程序进行检查
21、三相鼠笼异步电动机(200V Y接)1台
22、三相鼠笼异步电动机(380V Y/△)2台
23、连接线一套
24、尖嘴钳、螺丝刀、剥线钳等工具一套
(三)实训桌
实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
三、实训项目
电工实验项目
1、基本电工仪表的使用与测量误差的计算
2、减小仪表测量误差的方法
3、欧姆定律
4、电阻的串、并、混联电路
5、电阻分压器电路
6、电容的串、并、混联电路
7、电容的充放电电路
8、伏安法测电阻
9、节点电压法
10、回路电压法
11、支路电流法
12、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值
13、电压表量程的扩展
14、电流表量程的扩展
15、电路元件的伏安特性
16、直流电阻电路故障的检查
17、电路中电位的测量
18、基尔霍夫电压定律
19、基尔霍夫电流定律
20、电压源外特性的测定叠加原理
21、叠加原理
22、电压源与电流源的等效变换
23、负载获得最大功率的条件
24、戴维南定理
25、诺顿定理
26、互易定理
27、二端口网络
28、双联开关两地控制
29、RLC串联交流电路
30、RLC并联交流电路
31、RLC串联谐振电路
32、电感、电容元件在直流和交流电路中的特性
33、正弦稳态下RL、RC串联电路
34、日光灯电路的连接
35、提高功率因数的方法
36、电磁感应现象
37、互感耦合电路
38、互感线圈同名端的判断
39、一阶电路过渡过程的研究
40、二阶电路过渡过程的研究
41、单相变压器
42、变压器参数测定及绕组极性判别
43、交流电路参数的测量
44、三相负载的星形联结
45、三相负载的三角形联结
46、三相交流电路功率的测量
47、功率因数及相序的测量
48、单相电度表的安装及使用
49、三相鼠笼式异步电动机的使用
50、三相异步电动机点动控制
51、三相异步电动机自锁控制
52、三相异步电动机既可点动又自锁控制
53、接触器联锁正反转控制
54、按钮联锁正反转控制
55、接触器和按钮双重联锁正反转控制
模拟电路实验项目
1、常用电子仪器的使用
2、二极管的简单测试
3、晶体三极管输入输出特性实验
4、单级放大电路
5、两级放大电路
6、负反馈放大电路
7、射极跟随器
8、差动放大电路
9、场效应管放大器
10、RC正弦波振荡电路
11、LC振荡器及选频放大器
12、集成运放的基本参数测试
13、集成运放比例求和运算电路
14、集成运放的积分、微分电路
15、集成运放的电压比较器电路
16、波形发生器
17、有源滤波器
18、集成功率放大器
19、互补对称功率放大器
20、集成稳压器
21、串联稳压电路
22、晶闸管可控整流电路
数字电路实验项目
1、晶体管开关特性、限幅器与钳位器
2、TTL集成逻辑门的逻辑功能与参数测试
3、CMOS集成逻辑门的逻辑功能与参数测试
4、集成逻辑电路的连接和驱动
5、组合逻辑电路的设计与测试
6、译码器及其应用
7、数据选择器及其应用
8、触发器及其应用
9、计数器及其应用
10、移位寄存器及其应用
11、脉冲分配器及其应用
12、使用门电路产生脉冲信号--自激多谐振荡器
13、单稳态触发器与施密特触发器--脉冲延时与波形整形电路
14、555时基电路及其应用
(二)实验项目
1)PLC基本技能实训
1.PLC认知实训
2.PLC仿真实训
3.跳转、分支功能实验
4.移位寄存器实验
5.数据处理功能实验
6.与、或、非逻辑功能实验
7.定时器、计数器功能实验
2)PLC模拟控制应用实训
1.自动装配流水线模拟控制
2.加工中心模拟控制
3.多种液体混合装置模拟控制
4.自动售货机模拟控制
5.抢答器模拟控制
6.自控轧钢机模拟控制
7.音乐喷泉模拟控制
8.四节输送带模拟控制
9.四层电梯模拟控制
10.机械手控制模拟控制
11.水塔水位模拟控制
12.自控成型机模拟控制
13.自动送料装车模拟控制
14.邮件分拣模拟控制
15.八段数码管模拟控制
16.天塔之光模拟控制
17.交通信号灯模拟控制
3)PLC、三相电机技能实训
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△启动控制
3.PLC控制的三相异步电动机启动停止控制
4)PLC、变频器综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于PLC数字量控制方式的多段速
5)PLC、触摸屏及伺服.步进电机技能实训
1.触摸屏指示灯对象实验
2.触摸屏开关对象实验
3.触摸屏数据显示实验
4.触摸屏数据输入实验
5.触摸屏对象实验
6.伺服季步进电机实验
