电工接线实训设备,电气接线实训台,电工接线基础实训平台

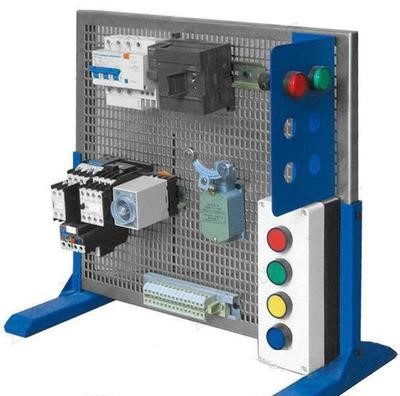

SBWX-WDG维修电工实训网孔板



电工接线实训设备,电气接线实训台,维修电工技能实训考核装置吸收了国内国外先进教学仪器的优点,充分考虑了实验室的现状和未来的发展趋势,从性能上和结构上进行了创新,布局合理,使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护,同时设置了可靠的人身安全保护体系,该实验装置上装有实训操作网板,网板采用活动结构,可取下安装,装上布线调试。使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练的需要,是各大中专院校职业院校实验实训室建设的选择。

一、技术指标及要求:

1、外型尺寸:700 x 600 x 400 mm

2、铁质喷塑结构

二、实训项目

1、照明电路安装

2、单相电度表安装

3、触摸延时路灯电路安装

4、双控楼梯灯电路安装

5、接触器点动电路连接

6.自锁正转控制电路

7、接触器联锁电动机正、反转电路连接

8、按钮联锁的正、反转控制电路连接

9、接触器和按钮双重联锁、反转控制

10、接触器切换的Y/△启动按钮控制电路的连接

11、时间继电器切换的Y/△启动控制电路连接

12.三相异步电动机的两地控制电路

三、实验器材配置清单

序号



型号

数量

1

实训网板 铁质喷塑



1

2

使用说明书



1

3

交流接触器

CJX2-0910 380V

3

4

辅助触头

F4-22

3

5

时间继电器

ST3P 380V

1

6

热继电器

JR36-20

1

7

按钮开关盒3



2

端子排



2

9

灯座



1

10

墙壁开关



2

11

触摸开关



1

12

白炽灯泡

220V

1

13

180瓦三相异步电动机



1

14

低压断路器

DZ47-63 3P

1

15

熔断器

RT18-32 3P

2

16

单相电度表电子式



1

17

明盒



3

18

塑料卡子



30

19

螺丝



30

20

C型导轨



1

21

家用漏电开关

DZ18L-20

1
