电机与变压器综合实验装置 ,电机维修与变压器检测实训室设备

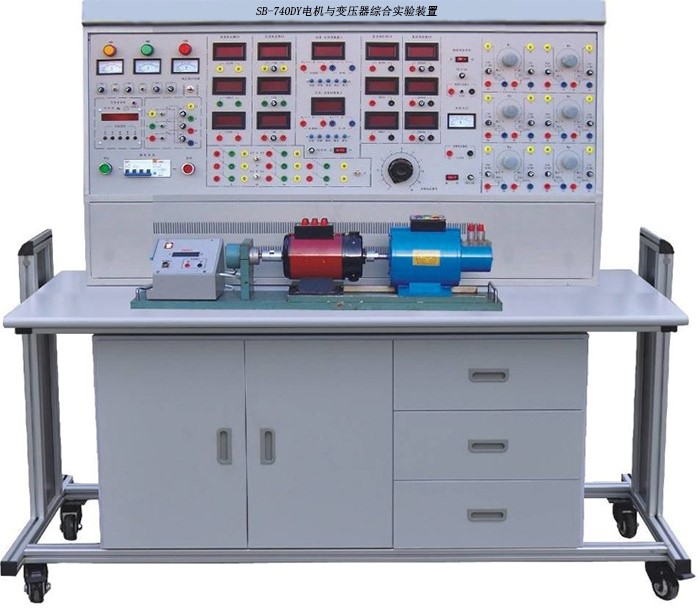

SB-740DY电机与变压器综合实验装置

电机与变压器综合实验装置,电机与变压器实训台,电机与变压器实训装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄,适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。电机变压器维修及检测实训装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电、自动化及相关电气的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

一、电机与变压器综合实验装置特点:

1、综合性强:即能完成“电机拖动”实验又能完成单、三相变压器实验,还可扩展电气控制技术实验。

2、整套性强:从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨采用不锈钢制造,底板采用20mm厚轧钢板,电机运行噪音小,永不变形,保证了设备长期运行。

4、用“校正直流测功机”测原动机输出功率,完全克服了以往“涡流测功机”死区大、误差大的缺点。配套的小型电机经过特殊设计,其特性和参数可模拟中小型电机,学生通过实验可加深对电机理论的理解。

5、设有电压型和电流型漏电保护,相间、线间过载或短路由单片机全程监控自动保护功能。

6、设有定时器兼报警记录仪,适应实验室的开放式教学,便于老师对实验的管理与考核。

二、电机与变压器综合实验装置技术性能:

1、输入电源:三相四线380V±10% 50Hz

2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25)

3、外形尺寸:1600×750×1300mm

4、装置容量:<1.5KVA

5、重?量:200Kg

6、移动脚轮:100*60mm

三、电机与变压器综合实验装置实验项目:

(一)直流电机实验:

1、认识实验

2、直流发电机

3、直流并励电动机

4、直流电动机启动:串电阻启动、降压启动

5、直流电动机改变转向的方法

6、直流电动机调速特性实验:改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压

(二)单相变压器实验:

1、单相变压器变比K

2、单相变压器空载实验,测取变压器空载数据IOPOUO

3、单相变压器短路实验,测取变压器短路数据UKIKRK

4、单相变压器负载实验,测取变压器负载数据UZ?= fIZ)。

(三)三相变压器实验:

1、三相变压器绕组极性的测定

2、三相变压器联结组别的测定

(四)异步电动机实验:

1、三相绕线式异步电动机定子电阻的测试

2、三相异步电动机空载实验:测取空载时电压U0,电流I0、三相功率P0,绘制空载特性曲线

3、三相异步电动机短路实验:测取短路时电压UK,电流IK、功率PK,绘制短路特性曲线

4、三相异步电动机参数的求取

5、三相异步电动机在各种运行状态下的机械特性

四、电机与变压器综合实验装置的基本配备:

(一)实训屏(铁质双导亚光密纹喷塑,铝质面板)

1、交流电源:提供三相0450V可调交流电源,同时可得到单相0250V可调的交流电源(配有一台三相同轴联动自耦调压器,功率1.5KVA)。可调交流电源输出处设有过流保护装置,当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表,通过切换开关,可指示三相电网电压和三相调压输出电压,并有指示灯指示外部电源输入和工作电源输出。

2、励磁电源:直流220V/0.5A,具有短路保护

3、电枢电源:直流0-230V/3A连续可调电源一路,具有短路保护

4、定时器兼报警记录仪:具有设定时间、定时报警、切断电源及记录各种告警次数功能。

5、测量仪表

1)直流数显电流表二只:量程2000mA0.5级,三位半数显。

2)直流数显安培表二只:量程05A0.5级,三位半数显。

3)直流数显电压表二只:量程300V0.5级,三位半数显。

4)交流数显电流表三只:量程3A0.5级,三位半数显。

5)交流数显电压表三只:量程500V0.5级,三位半数显。

6)智能型功率、功率因数表二只:由24位专用DSP16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储15组测量数据,供随时查阅。

6、三相转换开关二组,单相转换开关一组

7、三相可调电阻器(三组90Ω×2/1.3A

8、三相可调电阻器(三组900Ω×2/0.41A

9、可调电阻器(900Ω×2/0.41A一只,90Ω×2/1.3A

10DQ05三相组式变压器(三只相同的单相变压器组成,原边220V/0.35A,副边55V/1.4A

11、安全导线:手枪结构插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。

(二)实验桌:实验桌主体为双层铁质亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,造型美观大方。

五、设备配置清单







数量

1

DQ01

电源控制屏

1

2

DQ02

实验桌+ 2只凳子

1

3

DQ03-1

电机导轨、光码盘测速系统及智能数显转速表

1

4

DQ07-1

直流复励发电机

1

5

DQ09

直流并()励电动机

1

6

DQ10

三相鼠笼式异步电动机

1

7

DQ11

三相线绕式异步电动机

1

8

GDQ12

线绕式异步电动机起动与调速电阻箱

1

9

DQ19

校正直流测功机

1

10



高可靠护套结构手枪插实验连接线

1/50

11

工具

Φ3内六角 (固定联轴器用)

1

12

工具

14的扳手(固定导轨上的电机用)

1

13

工具

长柄螺丝刀

1

14

指导书

茂育实验指导书

1

15

配件

电机连轴器

1

16

配件

保险丝(10A5A1.5A0.5A3A

1

17

软件

3D技能考核软件光盘+加密锁

1
