[产品型号]: [产品名称]:智能分体空调实训考核装置 [价     格]: [在线客服]:

SB-GFD7-2智能分体空调实训考核装置



一、概 述
分休空调实训考核装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于制冷原理及应用制冷空调技术制冷空调设备维修与操作等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。

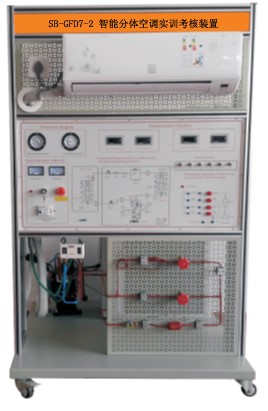

正面图

二、特 点

1、整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能

2、装置直观展示了空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯,使整个空调系统的实时工作状态一目了然;前面板中间印有电气控制系统原理图,并设有相应测试点。

3、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称标识;并设有视液镜,可观察制冷剂状态

5、本实训装置设有故障模拟功能,提供室外执行部件的接线区域,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作

6、设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护;实训强电连接导线及插座采用手枪插式全封闭结构,使用方便、可靠、防触电

7、制冷系统上设置用手动节流阀,和自动节流装置,可模拟不同环境下的制冷模式,和故障设定

8、实验后部有一张喷绘的制冷系统原理图,结构为铁质板金,尺寸1000*300MM

9、提供软件可监控电压,电流,频率,功率,功率因数,压力,流量等的,可实时显示在PC上,并可打印。

空调的主要电气可手动连接,具有很好的动手性,连接线采用专用的D4连接线。

三、技术参数

1、工作电源:AC220V 50Hz±5%

2、外形尺寸:1100×800×1800mm

3.整机功耗:1100W

4、适用电压范围:160V253V

5、最大遥控距离8m,角度90度。

6、噪声:内机37-44dB,外机是55-65dB

7、环境温度:-5—40

8、相对湿度:≤85%25℃)

四、装置的基本装备

1、电源、仪表控制屏

控制屏为铝合金结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:

1)、交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只 测量范围0~250V,用于监测电网电压,交流电流表2只测量范围分别为0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制

2)、制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.10.9MPa-0.11.5MPa-0.13.5MPa,用于测量空调.

温度检测单元:提供三位半数字温度表2只,用波段开关切换,显示不同点的温度变化情况

3)、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

4)、压力传感器4-20MMA,二只

5)、压力控制器:在实验工况中,高压压力过高时保护。低压压力过低时保护压缩机

2、实训台

实训桌为铝合金双层亚光密纹喷塑结构,、防水、耐磨高密度板,结构坚固,造形美观大方;,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。

3、故障

提供模拟空调与模拟多个故障打接线点,提供常见的空调电气节电路连接,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量,满足多点故障设置要求。

五、配置表

序号

名称

名称

数量

1

压缩机1P


1套

2

液视镜


1套

3

冷凝器


1套

4

蒸发器


1套

5

风机


1套

6

高压表

面板

1套

7

低压表

面板

1套

8

风机


1套

9

手动膨胀阀


1套

10

过滤器

3/8

1套

11

毛细管,


1套

12

温度表

I900

1套

13

多功能软件


1套

14

压力传感器

3PM-4-20MA

2套

15

高低压控制器


1套

六、实训项目

1、 技工基本技能实训

2 、专用工具的基本操作

3、 系统管件焊接

4、 系统的检漏

5、冷系统的抽真空与充注制冷剂R22

6、 技能实训(设计、安装、调试及检修

7 、R型空调主控板电路原理

8、 电器元件的测量及系统运行

9 、R-23型空调器故障与分析

10、 测与故障分析

11、电器元件的测量及系统运行

12、 障与分析

13、 模拟变压器T的副边N2开路,整机不工作

14、 桥堆:模拟桥式整流桥环+12V无输出,整机不工作

15、 稳压块输出:模拟7805稳压块坏+5V无输出,整机不工作

16、 模拟红外接收管无电源输入,不能遥控

17、 温度传感器电阻:模拟室内环境温度很高,可制冷不能制热

18、 P13脚:模拟IC1P13无信号输出

19、P12脚:模拟IC1P12无信号输出

20、 RY4线圈:模拟继电器RY4线圈坏,辅助不起作用

21、Y2线圈:模拟继电器RY2线圈坏,室外风机不转

22、RY7线圈:模拟继电器RY7线圈坏,室内风机低速时风机不转

23、Y6线圈:模拟继电器RY6线圈坏,室内风机中速时风机不转

24、模拟继电器RY5线圈坏,室内风机高速时风机不转.断开继电器RY1
