家用智能电子产品电器维修实训考核台,家用智能电子产品电器维修实训考核装置

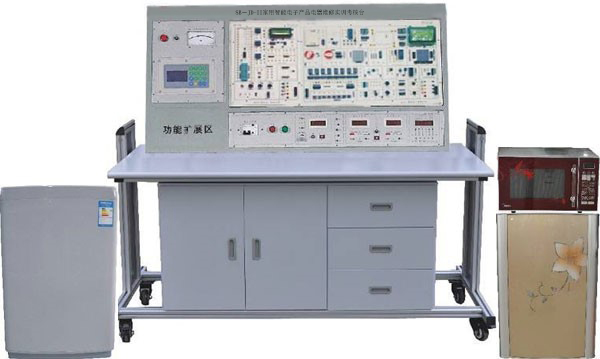

SBJD-II家用智能电子产品电器维修实训考核台



一、概述

家用智能电子产品电器维修实训考核设备是根据《中华人民共和国教育行业标准(电子技术应用专业仪器设备配备标准)》,教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求,结合家用电气设备调试与维修职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。

二、家用智能电子产品电器维修实训设备功能特点

1、实验装置有记时器功能,直流电源 5V2A。直流电源输出:030 V02 A(连续可调),多量程智能直流电压表 500V,直流电流 表 5A,,一只精密电压表(DC 30V),一只精密电流表(DC 3A);考核系统具有漏电短路保护 16A、过载保护装置 7A

2、采用敞开式实训板,板上有完整的安装线路图、测试点、调整点。

3、家用电子产品电器维修实训考核台电子电风扇,微电脑控制电饭锅,微波炉,电子消毒柜,全自动洗衣机,全自动洗碗机等多种常用家用电器为一体的组合设计,整套设备由实训台组件、实训桌和各实训单元及配套实训实物组成组 成。实训电路板增设了智能故障点考核装置。故障点由教师计算机根据考核要求设置,通过考核系统传送到学生的敞开式实训单元,学生使用计算机或者单片机,答题器进行答题。

4、家用电器原理与维修仿真教学软件:系统采用模块化结构,包含调幅收音机、电视机、洗衣机等三种主要电器认知与维修68个知识点。系统采用三维动画与二维交互动画编程相结合技术,以技能训练为核心,以项目为引领,以任务为驱动,以工艺步骤为主线,以学生交互训练为主体,具有很强的职业性、情境性、交互性、智能型。

单元名称

一级模块

二级项目

三级项目

调幅收音机

器件认知





器件布局





工作原理





整机调试





实战演练





考考你





电视机

组成电路





实战演练

伴音通道



场扫描电路



电源电路



高频调谐器



行扫描电路



视放与显象管电路



视频解码电路



遥控系统



中频电路



综合故障(12



维修训练

行扫描

组成框图

主板电路

原理电路

检修流程

关键点波形

工作过程

常见故障

故障查寻

故障排除

视频解码

组成框图

主板电路

原理电路

检修流程

关键点波形

工作过程

常见故障

故障查寻

故障排除

遥控系统

组成框图

主板电路

原理电路

检修流程

关键点波形

工作过程

常见故障

故障查寻

故障排除

中频电路

组成框图

主板电路

原理电路

检修流程

关键点波形

工作过程

常见故障

故障查寻

故障排除

综合故障

组成框图

主板电路

原理电路

检修流程

关键点波形

工作过程

常见故障

故障查寻

故障排除

洗衣机

控制部件

进水电磁阀



水位开关



常见故障

波轮不转



不能进水



洗衣机拆合



实战演练

波轮不转



电饭锅

实战演练

故障现象



动手训练



考考你





微波炉

实战演练

故障排除1



故障排除2



考考你





空调

实战演练

故障排除1



故障排除2



吸尘器

实战演练

故障排除1



故障排除2



考考你





DVD

实战演练

故障排除1



故障排除2



故障排除3



三 、家用智能电子产品电器维修实训项目

1、电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除

2、微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除

3、微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除

4、电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除

5、全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除

6、全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除

家用智能电子产品电器维修实训设备参数指标

四、技术要求及主要参数:

1、工作电源:AC220V±5% 50HZ

2、安全保护:漏电保护(动作电流≤30MA),过电流保护,熔断器保护

3、最大输入额定功率:1200W

4、环境温度:-10℃~60℃

5实训台 铝型材框架铁质双层亚光密纹喷塑结构,高密度耐磨桌面板。、交流电源:220V 50Hz(带有过流保护)、直流电源:可调、固定输出、实训挂件:铁质双层亚光密纹喷塑结构,铝塑面板能完成机电类、电热类、电磁类家电产品的电气原理实训;能设置常见电气故障;符合国家安全标准。

五、智能考核系统

3. 智能考核系统

采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

1)控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。

2)驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)RS232 串行通讯接口,可无线组网通讯和 RS232 有线通讯。

3)手持移动控制终端采用 7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。

4)手持移动控制终端不联网时可作单机操作,当带驱动模块的实训设备无线组网时,手持 移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

5)可通过 PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注:教师与学员设故与排故界面原理图与设备面板原理图完全一致)

6)可自由设定任意一处有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

7)所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。

8)用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。

六、实训挂件

实训挂件洗衣机模块,电风扇模块、、全自动洗碗机模块、微波炉模块。微电脑电饭锅,电子消毒柜模块模块挂件均可设置故障点、完成排除故障等实训内容。

1、智能控制电饭锅

微电脑控制电饭锅常用元器件,控制芯片,显示器件的认识与检测

微电脑控制电饭锅结构的认识及拆装

微电脑控制电饭锅能量转化,温度传导的工作原理

微电脑控制电饭锅加热,保温相互转换及工作原理

微电脑控制电饭锅定时加热,煮饭,保温的设定及工作原理

微电脑控制电饭锅的常见故障及维修

微电脑控制电饭锅控制电路常见故障的检测及维修

2、微波炉

微波炉主要元器件,控制芯片,显示器件的认识与检测

微波炉结构的认识及拆装

微波炉加热的原理分析及实物演示

微波炉微波产生电路的常见故障及检测维修

控制电路及定时电路常见故障与检测维修

微波炉电压转换电路的常见故障及检测维修

微波炉保护装置的检测与维修

微波炉常见故障的检测及维修

3、全自动洗衣机

全自动洗衣机常用元器件、传感器及控制芯片的认识和检测

全自动洗衣机机械结构的认识及拆装

进水、排水常见故障的检测和排除

洗涤、脱水常见故障的检测和排除

全自动洗衣机程控器的检测

电机及电机控制故障的检测和排除

机械传动系统的常见故障及检修

集成控制电路检测和故障分析排除

漏电安全防护报警系统故障分析和排除

4、电子电风扇

结构拆卸分析、

元器件识别检测、

常见典型故障分析排除

5、电子消毒柜

结构拆卸分析、

元器件识别检测、

常见典型故障分析排除

6、自动洗碗机

常用元器件、传感器及控制芯片的认识和检测

机机械结构的认识及

进水、排水常见故障的检测和排除

洗涤、脱水常见故障的检测和排除

过程控器的检测

电机及电机控制故障的检测和排除

机械传动系统的常见故障及检修

集成控制电路检测和故障分析排除

七、家用电子产品电气控制实训装置清单

序号

名称

数量

1

实验屏

1

2

实验桌

1

3

学生凳

2



                   一 实训挂箱

4

A

电子电风扇实训挂箱

1

B

微电脑控制电饭锅实训挂箱

C

微波炉实训挂箱

D

电子消毒柜实训挂箱

E

全自动洗碗机实训挂箱

F

全自动洗衣机实训挂箱





       二 实物电器配置



5

电子电风扇

1

6

微电脑控制电饭锅

1

7

微波炉

1

8

电子消毒柜

1

9

全自动洗碗机

1

10

全自动洗衣机

1

11

指导书

1

12

连接线

20
