电子工艺·电子技术实训台,电子工艺实训考核装置

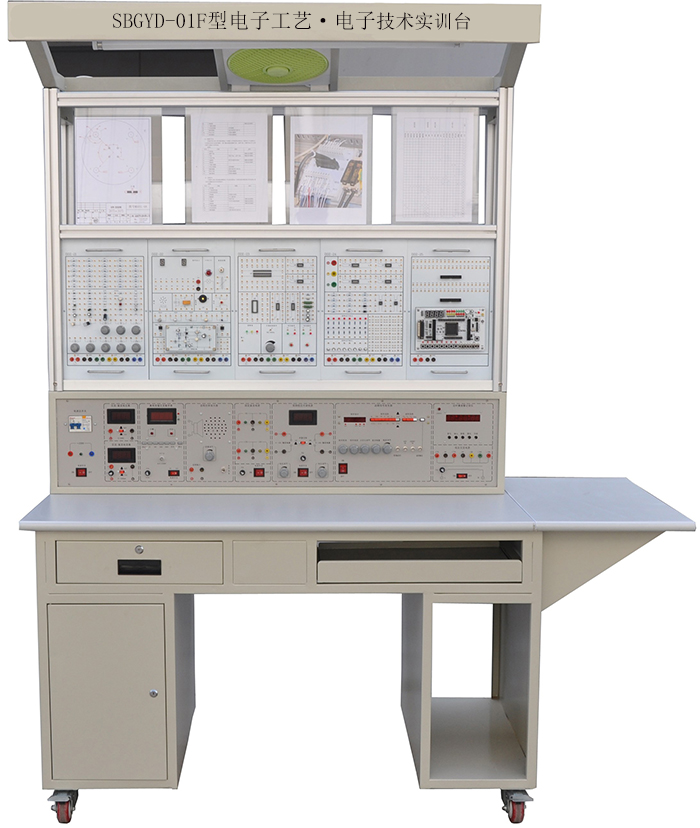

SBGYD-01F型电子工艺·电子技术实训台



一、产品概述

电子工艺·电子技术实训装置是按照职业教育的教学和实训要求而研制。适合《数字电子技术》、《模拟电子技术》、《电子工艺》、《CPLD原理及其应用技术》等课程的实训大纲要求,特别适用于高职、中专、职校等新建或扩建实训室,为迅速开设实训课提供了理想的实训设备。本实训台为单面单工位,学校可以根据实训室建设规模确定购买的数量。

二、技术性能

1.输入电源:单相三线~220V±10%  50Hz

2.工作环境:温度 -10℃+40℃,相对湿度 <85%25℃)海拔<4000m

3.装置容量:<0.5kVA

4.外形尺寸:1280mm×700mm×2000mm

三、系统配置及性能

本实训装置主要由电源控制屏、实训桌、实训挂箱、实训板、实训工具等组成。

(一)DE-01电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板,提供交直流电源、函数信号发生器(含频率计)、各种测量仪表及实训器件等。控制屏的上方由工业铝合金型材构成,第一层既可用来挂元件盒(焊接工序用),也可用来挂挂箱(调试工序用)。第二层是两个PVC夹板,可用来夹放一些实训资料。顶部还设有电风扇和30W的日光灯(可作实训时的照明设备)各一个。控制屏的具体功能如下:

1.交流电源

包含交流220V电源及低压交流电源(0V6V10V14V抽头各一路及中心抽头17V两路)。

2.测量仪表

★(1)、智能型真有效值交流数字毫伏表

1)测量范围:0.2mV600V, 设置200mV2V20V200V600V五档量程,具有量程自动切换,超量程自动报警功能。

2)2.7TFT液晶屏显示四位测量值。

3)测量精度:±0.5%+5

4)频率范围:10Hz600KHz

5)输入阻抗:1MΩ,输入电容≤30pF

6)抽样率:5/

7)工作温度范围:-20℃+50℃

8)上位机具有实时监视及关断功能。

9)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。(2)直流数字电压/电流表一只:直流数字电压表/电流表信号取样及调理电路、三位半A/D转换器ICL7107、四个LED共阳极红色数码管等组成,电压表量程分200mV2V20V200V四档,输入阻抗为10MΩ,精度0.5级;电流表量程为2mA20mA200mA2000mA四档,精度0.5级,琴键开关切换选择,设有过载保护功能,使用安全可靠。

2)、智能型真有效值交流数字电压表

1)测量范围:0-500V,设置 2V/20V/200V/1000V四量程,量程自动切换,超量程报警。

2)2.7TFT液晶屏显示四位测量值,具有超量程自动提示功能。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

3)、智能型真有效值交流数字电流表

1)测量范围:0-5A, 设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程自动报警功能。

2)2.7TFT液晶屏显示四位测量值,具有超量程提示功能。

3)测量精度:±0.5%+4

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

4)、智能型直流电压表

1)测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。

2) 2.7TFT液晶屏显示四位测量值,具有超量程提示功能。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

5)、智能型直流电流表

1)测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。

2)2.7TFT液晶屏显示四位测量值,超量程提示。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

3、直流电源

1)可调稳压电源(030V/1.5A)两路:从0V起调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。将两路030V电源通过适当的连接,可得到输出为0±30V连续可调或060V连续可调的直流稳压电源。

2)固定直流电源四路:电源电压分别为±12V±5V,每路均有短路、过流保护和自动恢复功能。

4DDS函功率数信号发生器、频率计

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%0.1HZ-- 1KHz)。

3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,

4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

6)频率计最高测量范围100MHz,自动换档。

3.提供10路接线柱和接线端子转接口单元,实训操作方便。

4.音频功率放大器:用于放大电路扩音,也可作信号寻迹仪器使用。输入信号Vi≥10mV,功率P≥0.5W

(二)实训挂箱

1.DE-01模拟电子技术实训挂箱(一)

提供模拟电子技术实训过程中所需要的电子元器件,包括二极管、电阻、电容、单结晶体管、单向晶闸管、电位器等元件。

2.DE-02模拟电子技术实训挂箱(二)

提供模拟电子技术实训过程中所需要的电子元器件,包括数码管、指示灯、LC振荡线圈、喇叭、继电器、蜂鸣器、复位按钮、三极管、场效应管、三端稳压块、银针等。另外还配有单管/负反馈两级放大器、射极跟随器、RC串并联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板,各线路板均设有4个专用弹性插脚,装、卸固定线路实训板便捷。

3.DE-03数字电子技术实训挂箱(一)

三态逻辑测试笔:三态逻辑分别由三个不同颜色的LED指示,高电平为红色发光管亮,低电平为绿色发光管亮,高阻态或非高、低电平值时黄色发光管亮。

脉冲信号发生器:单次脉冲源两路,正负脉冲输出;计数脉冲一路,频率0.5Hz300kHz连续可调。

提供高可靠圆脚集成电路插座(14P 2只、16P 2只、28P 1只、40P 1只,各引脚接口均用防转柱引出)及其它器件。

4.DE-04数字电子技术实训挂箱(二)

提供八路逻辑电平显示和八路逻辑电平输出。

提供高可靠圆脚集成电路插座(8P 2只、14P 2只、16P 2只,各引脚接口均用防转柱引出)及其它器件。

5.DE-05 CPLD核心板实训挂箱

采用Altera公司的EPM7128芯片,含有128个宏单元,84个管脚,提供Maxplus II编程软件,并提供此芯片的并口数据下载接口、阵列键盘的引出接口。

6.DE-06 CPLD接口电路实训挂箱

提供实训过程中所需要的数码管显示单元、语音电路单元、发光管指示单元和独立按键单元模块。

(三)实训套件

包括抢答器电路、编码电子锁电路、可编程定时器电路、LED数字钟、全硅六管超外差式调幅收音机、47型万用表。

(四)实训工具

配备常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、焊锡丝、吸锡器等工具。

(五)DE-02实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造形美观大方。实训桌的右边设有电脑主机柜和专用键盘放置滑板,左边设有抽屉和工具柜各一个,并设有四个带刹车的轮子,便于移动和固定。

四、实训项目

电子技术实训

1.常用电子仪器的使用

2.二极管、三极管的判别与检测

3.晶体管共射极单管放大器

4.场效应管放大电路

5.负反馈放大器电路

6.差动放大器

7.射极跟随器

8.集成运算放大器调零保护电路

9.集成运算放大器基本运算电路

10.由集成运算放大器组成的有源滤波器

11.由集成运算放大器组成的电压比较器

12.由集成运算放大器组成的波形发生器

13.RC正弦波振荡器

14.LC正弦波振荡器

15.OTL功率放大器

16.整流滤波电路及稳压管稳压电路

17.串联型晶体管稳压电源电路

18.集成稳压电源

19.晶闸管可控整流电路

20.晶体管开关特性、限幅器与嵌位器

21.TTL集成逻辑门

22.CMOS集成逻辑门

23.集成逻辑电路的连接和驱动

24.组合逻辑电路

25.译码器

26.译码与数码显示

27.数据选择器及其应用

28.触发器

29.计数器

30.移位寄存器

31.脉冲分配器及其应用

32.555定时器的应用

线路板工艺焊接调试实训

1.抢答器电路焊接调试实训

2.编码电子锁电路的焊接调试实训

3.可编程定时器电路焊接调试实训

4.LED数字钟焊接调试实训

电子成品的工艺焊接组装调试实训

5.全硅六管超外差式调幅收音机焊接组装调试实训

6.47型万用表焊接组装调试实训

可编程逻辑器件(CPLD/FPGA)应用实训

7.全加器电路设计

8.编码器设计

9.计数器设计

10.数码管静态显示设计

11.译码器设计

12.4×4阵列键盘扫描显示设计

13.脉冲发生器设计

数字时钟设计

五、电子工艺·电子技术实训装置配置清单(1台)

序号

名称

型号

数量

单位

1.

实训桌

实验台SYGYD-01F

1

2.

实验桌

1

3.

电风扇

1

4.

日光灯

1

5.

铝合金架

1

6.

有机玻璃板

8

7.

实验挂箱

DDZ-21

1

8.

DDZ-22

1

9.

DDZ-23

1

10.

DDZ-24

1

11.

DDZ-25

1

12.

实验模块

晶体管放大器/射极跟随器

1

13.

负反馈放大器

1

14.

差动放大器

1

15.

RC正弦振荡器

1

16.

OTL功率放大器

1

17.

实训套件

CPLD编程实验板

1

18.

抢答器电路

1

19.

电子锁电路

1

20.

LED数字钟

1

21.

全硅六管超外差式调幅收音机

1

22.

47型万用表

1

23.







实训工具











实训工具



数字式万用表890B+

1

24.

元件盒

5

25.

剥线钳

1

26.

尖嘴钳

1

27.

斜口钳

1

28.

小十字螺丝刀

1

29.

大十字螺丝刀

1

30.

小一字螺丝刀

1

31.

大一字螺丝刀

1

32.

小镊子

1

33.

剪刀

1
