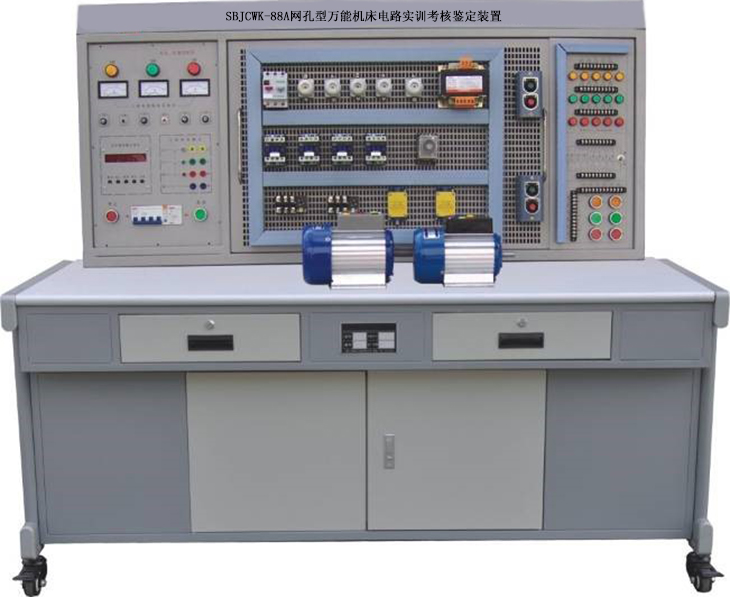

SBJCWK-88A网孔型万能机床电路实训考核鉴定装置

一、概述

网孔型万能机床电路实训考核鉴定装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖,元器件在网孔板上合理安装、线路的合理布局,全部由学生自行完成,接近工业现场,有效培养学生实际操作技能。所配置的元器件能完成"工厂电气控制""电机拖动""控制线路与技能训练""常用机床控制线路"等课程的实训与考核,增加元器件能扩展"电工技能实训""电工仪表与测量"等课程的实训,其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代,也可作为电工考核的考核设备。

二、特点

1、电气控制线路元件装在网孔板上,操作方便、机动灵活、易扩展功能或开发新的实训项目。

2、操作台只需三相四线的交流电源即可投入使用,占地面积小,实训器材集中在储存柜内,易管理、规划化程度高。

3、安全性高,实训屏上除了安装电压型、电流型漏电保护装置外,380V交流电压输出处还设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。

4、实训屏上装配实训管理器,可设定实训或考核时间,记录实训、考核误操作次数,使学训考核有一个统一的标准。

三、技术性能

1、输入电源:三相四线~380V±10%  50Hz

2、温度:-5℃+40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、外形尺寸:1500mm×750mm×1350mm

四、装置的配备及功能

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝合金面板

1、主控功能板

1)三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。

2)设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。

3)三相四线电源输出,具有单片机机全程监控相间、线间过载或短路自动切断总电源。

4)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能;此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。

2、辅助器件安装屏

1)红、黄、绿信号灯各5

2)大功率降压电阻75Ω/75W 3只,能耗制动电阻10Ω/25W 1

3)控制按钮6

4)整流二极管IN5408 4

5)单相开关1

(二)网孔板1块,元器件在其上合理布局,正确走线完成实训考核项目。

★(三)无线智能考核系统(与机床电路配套考核)

采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离, 避免复杂连线干扰控制器,系统更加可靠。

驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)RS232 串行通讯接口,可无线组网通讯和 RS232 有线通讯。

手持移动控制终端采用 7 寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。

手持移动控制终端不联网时可作单机操作,当带驱动模块的实训设备无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

可通过 PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与 学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注:教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障,故障类型包括:线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。

用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

(四)实训桌

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。

五、基本实训考核项目(增加元器件即可增加实训项目)

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.Y/△启动自动控制线路

5.用倒顺开关三相异步电动机正反转控制

6.接触器联锁的正反转控制线路

7.按钮联锁的三相异步电动机接触器正反转控制线路

8.双速电动机的切换运行控制线路

9.双重联锁的三相异步电动机正反转控制线路

10.电动葫芦电气控制线路

11.C6140普通车床电气控制线路

12.C650-2普通车床电气控制线路

13.M7120平面磨床电气控制线路

14.M7130K平面磨床电气控制线路

15.M1432A万能外圆磨床电气控制线路

16.X62W型万能铣床电气控制线路

17.Z3050摇臂钻床电气控制线路

18.Z3040B摇臂钻床电气控制线路

19.Z35摇臂钻床电气控制线路

20.T68卧式镗床电气控制线路

六、 全室参考配置表(以24台学生台,1台教师台为例)

序号



每台数量

全室数量

单位



1

电脑考核台(含电源控制)



1

教师台用

2

基于物联网实训室安全用电智能控制系统



1



教师台用

3

配套教学资源



1



教师台用

4

豪华转椅



1



教师台用

5

控制屏

1

25



6

网孔板

1

25



7

实训桌

1

25



8

学生凳

2

48



9

器材配备

1

25

见表一

表一   器材配备置配置表

序号



数量

单位

1

交流接触器

7

2

热继电器

3

3

电子式时间继电器

2

4

螺旋式熔断器

6

5

直插式熔断器

3

6

低压断路器

1

7

电磁阀

1

8

十字开关

1

9

行程开关

4

10

控制按钮

6

11

转换开关

1

12

控制变压器

1

13

灯头座

1

14

电容

2

15

导轨

30

厘米

16

接线端子

20

序号



数量

单位

17

导线

50

18

走线槽

2

19

万用表1

螺丝刀1

尖嘴钳1

剥线钳1

电工刀1

电笔1

卷尺1

钢锯1

20

三相鼠笼式异步电动机(Y)

1

21

三相鼠笼式异步电动机()

1

22

双速异步电动机

1

23

三相鼠笼式异步电动机(Y/)

1
