[产品型号]:SBK01 [产品名称]:3KW室外光伏发电系统 [价     格]: [在线客服]:

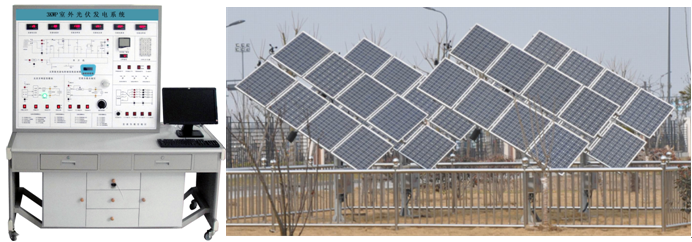

SBK01-3KW室外光伏发电系统



主要提供于职业中专、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

光伏发电系统由DC-AC同步并网控制单元,DC-AC离网逆变单元,光伏阵列单元,阵列汇流单元,充、放电控制单元,监控仪表单元,控制开关、漏电保护开关单元,上位机监控单元,等模块化组成。




一、产品概述

本产品是太阳能离网、并网为一体的教学实验系统。可实现以太阳能发电为主的充放电控制及DC-AC离网逆变电源方面实验及教学演示。可以帮助学生,进一步理解太阳能光伏离、并网发电站整个系统的原理学习和工程实际应用技能。

1、产品特点

◆ 系统实验平台集成了室内温/湿度,方阵温度,太阳能辐射,太阳穿透率等测量系统,让使用者操作起来更直观。

系统采用32位数字化DSP技术,对蓄电池充放电采用全智能化控制。

◆ 系统并网同步电源采用原装日本三菱智能功率IGBT模块(IPM)组装,同时具有输出高功率因数正弦波电流。

◆ 系统面板上采用直观的数字表和液晶显示,让用户了解当前系统工作状态。

◆ 系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。

模块化设计可以让实训学生自行拆装移动,使用简便、无噪音、无污染。

2、主要设备技术参数

2、1、并网参数

并网技术条件: 单相输出

系统额定功率: 3.5KW

◆ 最大光伏阵列输出功率:3.0KW太阳能阵列

◆ 光伏阵列输出电压: 180350VDC

◆ 光伏阵列输出功率:Pwv=1.0KW*3

◆ 光伏阵列输出电流: DC 9A

◆ 并网输出电压: Pv=180260VAC

◆ 并网输出功率:Pwv=1003.1KW

◆ 安 装 面 积:4.15m*2.36m*4/40

◆ 通 讯 方 式: RS-232/RS485

2、2、离网参数

◆ 充 电 功 率: 1000W

◆ 充 电 方 式: PWM脉宽调制

充电最大电流:  8.6A

过放保护电压: 90V

过放恢复电压: 116V

输出保护电压: 132V

输 出 电 压: 0220VAC

输 出 功 率: 1.0KW

◆ 保护功能:蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。

2、3电力蓄能单元

◆ 蓄电池类型: 免维护胶体蓄电池

◆ 蓄电池组容量:  12V/55Ah

蓄电池数量: 10

2、4、逆变模块(机内)

直流输入电压:    90130VDC

额定蔬出功率:   1600W

输出电压:   220VAC
频率范围:   50Hz
工作效率:    85%

功率因数:     >0.90

波形失真率: 5%

工作环境:    温度-20℃~50

相对湿度:    90﹪(25℃)
保护功能:     极性反接、短路、过热、过载保护

25、控制单元

2KW/120V 高性能智能控制器(Zigbee无线传输、RS232串口输出)(室内)

温度传感器:-10℃~100(室外)

26、光伏阵列汇流箱
标称工作电压:600VDC,最大持续工作电压:1000VDC
标称放电电流:10kA,最大通流容量:20kA
保护水平(20kA8/20μs):800V,保护模式:L/N-PE,响应时间:≤25ns
单只外形尺寸:90×36×65mm,分3路+进线,3路-直接入端子排,包含3套避雷器。27、显示单元

信号  输入:单相

电压额定值:AC220V

电流额定值:AC 5A

      载:  持续1.2   瞬时10 倍/10s    仪表功耗:≤2VA

电压信号功耗: <0.2VA           电流信号功耗:<0.4VA

电压输入阻抗:>100kΩ            电流输入阻抗:<2mΩ

电网信号频率:45Hz ~ 65Hz       绝缘:输入、输出、电源对机壳>10MΩ

工作电压:AC 85V~265V   DC 100V ~350V

工作温度:-10~50 不结露          存贮环境:-20~70 不结露

    全:   输入和电源>2kV,输入和输出>2kV,电源和输出>lkV

仪表精度:     电流、电压、功率、有功电能:0.5

频率精度:0.05Hz

无功电能精度:1

温度漂移系数:100PPM/℃(0~50℃)

通讯功能:RS485输出,MODBUS-RTU协议,波特率可设定为1200~19200bps

开关量:3路继电器输出 (继电器带载 2A/250VAC)

数码显示:红色数码管显示,红色指示灯

实训台:长1.24m*0.65m*1.7m

二、教学研究与实训项目

1、基础实验

实验1光伏摸块单元组成原理。

实验2太阳能基本理论实验

实验3太阳能发电基础理论及应用技术实验

实验4太阳能发电控制技术实验

实验5太阳能光电池能量转换组合原理。

实验6在不同天气和日照强度下光波对光伏转换效率的影响实验。

实验7在不同季节太阳运轨变换下对光伏能量转换的影响实验。

实验8逆变电源单元组成原理。
实验9逆变电源MPPT的最大功率跟踪控制方法的实验。
实验10逆变电源输出功率与光伏能量变换的实验。
实验11MPPT与电子跟踪器有效结合和分离控制方面的比较实验。
实验12晴天,多云,阴雨天情况下逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。
实验13逆变器并入的电网供电中断,逆变器应在2s内停止向电网供电,同时发出警示信号的防孤岛效应保护试验。
实验14逆变电源直流输入欠电压控制实验。
实验15输入电压为额定值,负荷满载时距离设备水平位置1m处,的噪声测试实验。
2
、单站监控项目实验

直流电压VDC、直流电流A、输入功率KW

交流电压VDC、交流电流A、输出功率KW

日发电量KWh、日运行时数h min、总发电量KWh、总运行时数h Co2减排量Kg

系统运行状态 正常/不正常

系统运行温度 正常/不正常

系统监控PC机状态 正常/不正常

系统功率测试曲线
3
、在上位软件里查看单站电量记录项目
 设备编号1号机: 日发电度数、日运行时数 h min、总发电量度数、总运行时数h
4
、在上位软件里查看单站故障记录项目
 设备编号1号机:
 a
直流过压、直流欠压、直流过流
 b
交流过压、交流欠压、交流过流
 c
系统过载、频率异常、孤岛保护、ADC异常(快速检测并网电压,电流)、IPM故障、过流保护、过温保护、温度异常、DSP异常(数字信号处理器,将模拟信号转为数字信号)

三、 系统配置配表

编号

产品名称

型号规格

数量

单位

1

光伏发电系统控制台


1

2

电池组件

48V/1000Wp

1

3

电池组件

350V/1000Wp

2

4

汇流箱

SFH-2000

1

5

光伏方阵支架

SGZ-1000

3

6

并网同步电源

SG-2000

1

7

离网逆变电源

SDA-1000

1

8

蓄电池柜

1000Ah/12V

1

9

太阳能充放电控制器

SK-120A

1

10

功率测试仪

RF-9800

1

11

免维护蓄电池

12V/55Ah

10

12

实验跳线


1
