[产品型号]:SB-102C [产品名称]:气动继电器控制实训装置 [价     格]: [在线客服]:

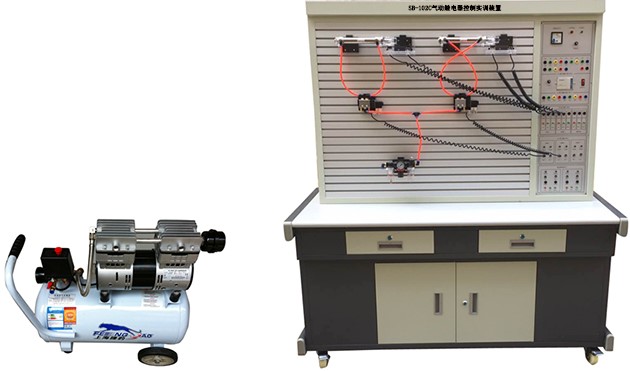

SB-102C气动继电器控制实训装置



气动继电器控制实训装置,气动实训装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》,《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验,气动技术课程设计等。

一、主要技术参数

1、电源AC 220V  50HZ

2、直流电源:输入AC 220V,输出DC 24V/2A

3、实训装置外型尺寸:1500mm×650mm×1700mm

二、主要特点

1、气动继电器控制实训装置主要由实训桌、实训台、气动元件和电器控制器件等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。

3、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件按插在实训台面板上(面板带"T"沟槽形式的铝合金型材结构)。回路搭接采用快换接头,拆接方便快捷。

4、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。

5、实训控制单元采用独立的继电器控制单元进行电气控制。

三、气动基本实训回路

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸、同步动作回路

19、回缸联动回路

20、卸荷回路

21、或门型梭阀的应用回路

22、快速排气阀应用回路

四、气动实验装置配置清单

序号





数量

1

实训桌



1

2

实训台



1

3

电源模块



1

4

继电器控制模块



1

5

单作用气缸

QGX25100

1

6

双作用气缸

QGX25100

2

7

旋转气缸(透明)



1

8

三联件

AC2000

1

9

减压阀(带压力表)

AR2000

1

10

手动换向阀

H21008

1

11

单电磁换向阀(二位三通)

3V210-8

1

12

单电磁换向阀(二位五通)

4V210-8

2

13

双电磁换向阀(二位五通)

4V220-8

1

14

双电磁换向阀(三位五通)

4V230-8

1

15

单气换向阀(二位五通)

4A21008

2

16

双气换向阀(二位五通)

4A21008

2

17

行程阀(机控)

MOV2

1

18

行程阀(按钮)

MOV3A

1

19

行程阀(按钮带锁)

MOV3A

1

20

或门型梭阀

ST02

2

21

双压阀





22

快速排气阀

QE02

2

23

单向节流阀

ASC-08

2

24

单向节流阀(装在缸体上)

JSC601

7

25

单向阀

1/4

2

26

顺序阀(透明)



1

27

气容



1

28

消声器

1/8

2

29

消声器

1/4

1

30

三通(T型三通)

Ø 6

4

31

三通(Y型减径三通)

Ø 8Ø 6

1

32

四通

Ø 6

2

33

气管

PU64

20

34

行程开关(装在缸体上)



2

35

内六角扳手



3

36

螺丝刀



2

37

剪刀



1

38

活动扳手



1

39

尖嘴钳



1

40

生料带



1

41

气孔塞头

Ø 6

10

42

气动实训说明书



1
