[产品型号]:SB6001 [产品名称]:移动移动通信实验箱 [价    格]:9000 [在线客服]:

SB6001移动移动通信实验箱



设备性质:系统型

简述:移动通信系列实验箱是本公司新近推出的新型移动通信实验系统,它有移动终端、移动基站、移动交换机组成。移动终端既可完成基本的移动原理实验且能自成系统完成相当于GSMCDMA手机的通话与测试实验;也可和移动基站、移动交换机配合构成一个完整的移动通信系统。(网络组成见产品特点中图)

一、技术指标

(一)移动通信原理实验箱(移动终端)

移动终端实验箱既能完成移动通信原理实验又能作为一个移动终端进行手机的系统实验和手机的测试实验

移动通信原理实验

信源编码实验;

声码器实验;

信道编码实验;

扩频解扩、CDMA编码实验、地址码的相关性与信号分解;

时分复用与解复用;

各种调制解调实验;

各单元级联起来组成一个CDMA手机系统实验(可以拨号通话);

手机模拟系统各模块信号测试实验;

GSM/GPRS模块配置与AT命令编程实验;

2、移动通信系统实验(完成任意移动终端间实时双工通信)

发送:

(1)拨号呼叫实现移动终端信令交换。

(2)完成语音的模数转换,实验箱采用AD73311线性16A/D变换,采样率32K/S

(3)AMBE2000对前级的语音数据进行压缩编码,语音速率为2350bpsFEC速率为50bps

(4)对语音数据进行线路编码:卷积编码。

(5)对语音数据插导频后进行CDMA编码。

(6)QPSK调制。

(7)射频调制、发射。

(8)基于GSM/GPRS模块的虚拟手机开发实验、分布式数据采集实验;

接收:为上述过程的逆过程。

(二)移动基站

移动基站作用:

A)管理业务信道和控制信道;

B)动态查询各移动终端的工作状态;

C)给移动终端分配业务信道资源;

D)向移动终端发送各种信令信号;

E)将各终端所处状态及交换信息打包用光纤发给移动交换机;

F)切换并管理小区间的移动终端;

(三)移动交换机

移动交换机作用:

A)接收基站发来的交换信息;

B)转接小区间接续信令;

C)协调分配信道资源;

D)将整个通信网中终端状态送给PC机,并在PC机上显示。

二、系统特点

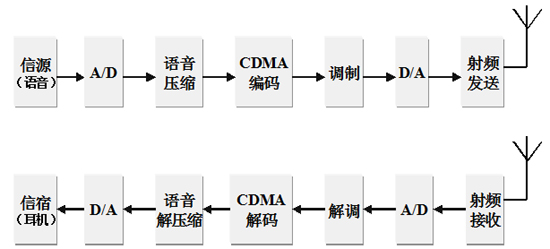

1.CDMA手机的信息处理过程

(1)发端:语音数字化、压缩、CDMA编码、调制、上变频、发射……

(2)收端:接收、下变频、解调、CDMA译码、扩张、还原语音。


但其它产品或用GSMCDMAMODEM,只能通过公网模拟,无法进行信号测试;或将语音用无绳电话通信,移动部分只做时分复用或扩频,无法构成真实系统。

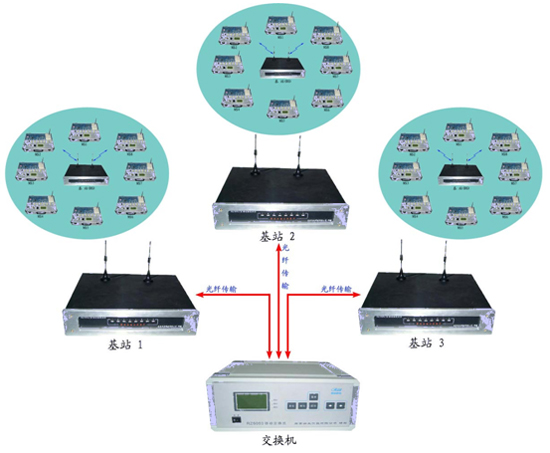

(3)CDMA自成系统的配置与组织图

移动通信系统实验室标准配置:24台移动终端;3台移动基站;1台移动交换机;

(特殊要求可减配终端和基站或通过修改软件增配终端)

2.从学校经费考虑,系统的数据速率、射频频率作了合理的调整,在保证系统完整性的前提下,能用常规仪表进行实验测试。

3.移动交换机上能实时跟踪移动台入网、接续状态、通话记录等信令信息。

4.在移动终端和PC机相连后,用户可在PC机上实时检测到终端和基站间的信令交互过程。

5.可以和现有的公网之间通信,和公网基站和移动台之间进行信息交互。在计算机的辅助下,对公网GSMGPRS信令进行部分分析。结构图如下:

三、实验项目

第一部分 基础实验

1   伪随机序列产生实验

实验一   m序列码产生及特性分析实验

实验二   GOLD序列码产生及特性分析实验

实验三   WALSH码产生及特性分析实验

2   语音变换和性能测试实验

实验四   语音模数转换和压缩编码实验

3   扩频通信基础实验

实验五   直接序列扩频(DS)编解码实验

实验六   跳频(FH)通信实验

实验七   DSCDMA码分多址实验

实验八   BPSK调制解调实验

实验九   QPSK调制解调实验

实验十   OQPSK调制解调实验

实验十一  MSK调制解调实验

第二部分  系统实验

1   数据和话音业务通信实验

实验一   短信收发实验

实验二   数据接入CDMA信道的收发实验

实验三   移动终端语音自环通信实验

实验四   移动终端双机通信实验

2   移动系统信令交互实验

实验五   GSM 移动台开机入网和关机实验

实验六   移动网管理实验

实验七   移动台主叫实验

实验八   移动台被叫实验

GSM 协议帧结构介绍

3   移动系统通信实验

实验九   移动系统通信实验

实验十   移动通信系统软件

实验十一 移动通信7号信令实验

4    无线信道实验

实验十二  加性高斯白噪声信道的统计特性实验

实验十三  瑞丽衰落信道和莱斯衰落信道特性实验

实验十四  信道编码实验

5    GSM通信模块

实验十五  GSM模块配置实验

实验十六  GSM设备短信收发实验

实验十七  GSM设备呼叫实验

实验十八  GPRS数据通信实验

6    复用系统实验

实验十九  码分复用及相关性仿真软件实验

实验二十  数字时分复接系统实验

实验二十一  基于GSM模块的分布式数据采集

第三部分  二次开发说明

1  DSP二次开发说明

2  GSM模块二次开发说明

三、产品图片

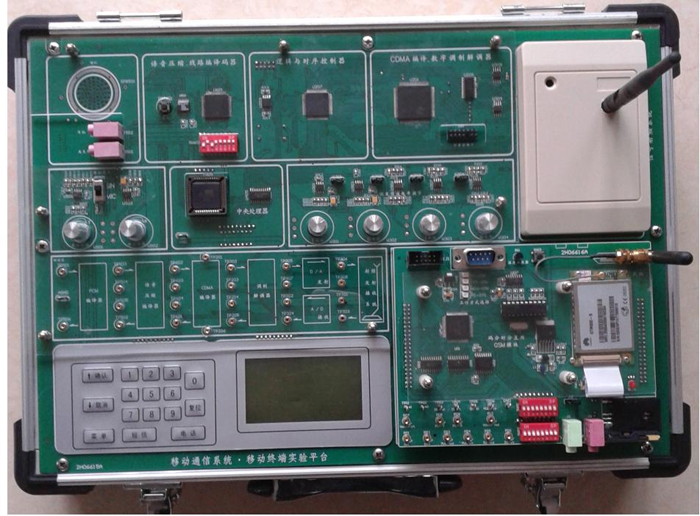

移动终端:

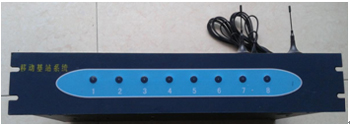

移动基站:

移动基站作用:

A)管理业务信道和控制信道;

B)动态查询各移动终端的工作状态;

C)给移动终端分配业务信道资源;

D)向移动终端发送各种信令信号;

E)将各终端所处状态及交换信息打包用光纤发给移动交换机;

F)切换并管理小区间的移动终端;


移动交换机作用:

A)接收基站发来的交换信息;

B)转接小区间接续信令;

C)协调分配信道资源;

D)将整个通信网中终端状态送给PC机,并在PC机上显示。


四、标准配置

序号

分类

硬件名称

数量

标号

说明

1

主实验系统

移动通信实验箱

18

主体箱

提供移动通信原理性实验

2

GSM实验模块

18

功能模块

真正可实验的公网通信

4

实验指导书电子文档(Word


赠送



5

实验指导书

18

赠送


6

电源线

18

赠送



7

USB线

18

赠送



8

信号连接线

100

赠送



标准配置

序号

分类

硬件名称

性质

说明

1

交换系统

移动通信基站


  3台

独立式移动通信基站

2

移动通信交换机


  1台

独立式移动通信交换机

3

通信机柜

赠送

  1台


4

通信光缆

赠送
