迈腾B8汽车电气系统便携测量盒组件,迈腾B8汽车电气系统测量考核实训台

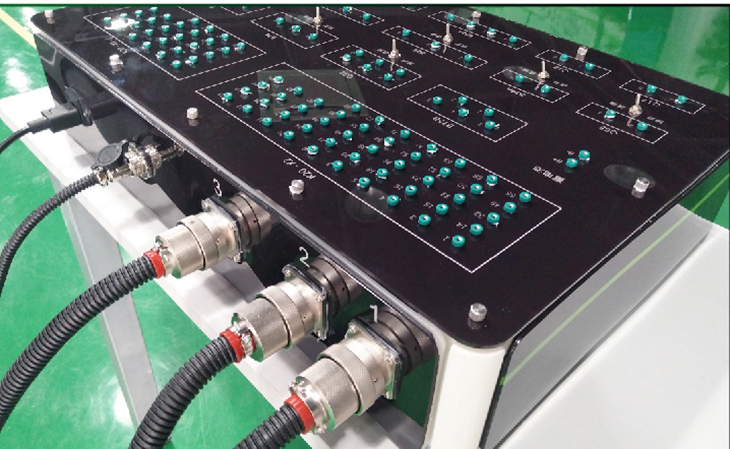

迈腾B8汽车电气系统便携测量盒组件



一、硬件:

1、汽车电气系统便捷测量盒组件是以整车为基础,在不破坏原车电路情况下,可以轻松的串联在控制模块和原车线束之间;

2、通过装有与原车插头配套插接器的线束,连接故障设置终端,故障设置终端通过专用线束连接检测台,实现整车各系统电路教学、实训考核的多功能教学设备;

3、该便捷测量盒适用于汽车发动机控制模块、J519控制模块、各灯光系统、舒适系统等控制模块端子电压的测量,且通流能力符合原车要求,对原车运行没有影响;

4、该便捷测量盒配置机械故障设置终端,可设置断路、短路、偶发、接触不良、CAN线反接故障,能测量控制模块端子的实时电压;

5、可直接用万用表、示波器、表笔在面板上检测便捷测量盒测量端子的电信号,如电阻、电压、电流、频率信号等。还可通过更换配套线束和检测面板,可实现整车不同部位,不同模块的故障设置、检测、排除功能;

6、该便捷测量盒配套完整的实训操作指导软件,教辅资料、维修手册,方便学员对汽车电气系统的检测、维修、考核;

7、该便捷测量盒测量完全满足中高等职业技术院校、普通教育类学院和培训机构对汽车教学、培训、实操、比赛等教学需要。

二、配套实训操作指导软件,具有如下功能:

1、包含视频教学指导模块、技术资料、实训指导手册等内容。

2、技术资料包含:高等职业汽车运用于维修技能大赛(国赛)技术资料、技术方案、维修手册、作业记录表、维修工单、各分项的工具清单、设备操作说明书等。

三、配置:

检测控制台,检测模块总成,专用线束,机械故障设置盒、实训指导软件等。

四、功能:

1、与原厂整车实现不损坏直接连接,下原车插头插入专用连接线束即可保证各控制系统、传感器、执行器正常工作。

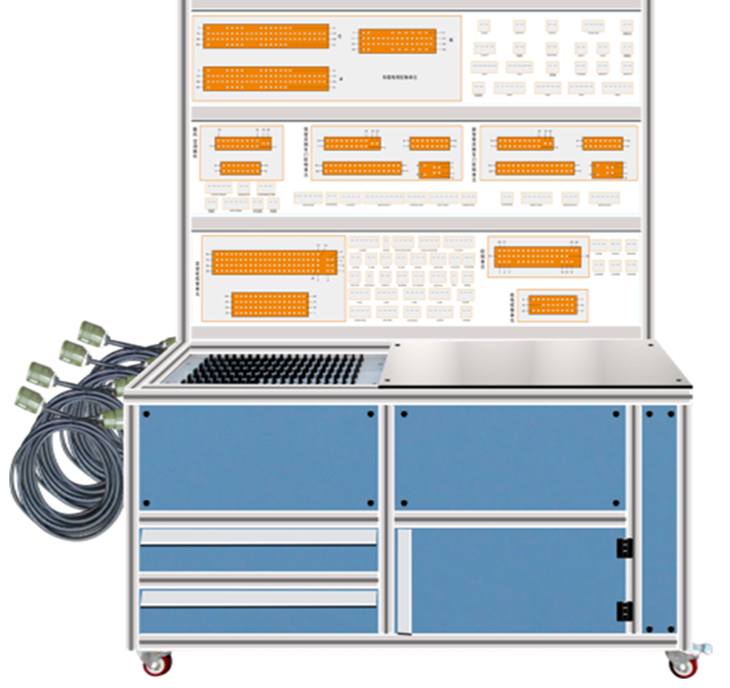

2、检测台框架采用优质铝合金制作,并配有桌面可放置各种检测工具,面板分为多个区域,可同时放置多种不同控制单元检测模块;

3、检测模块总成表面安装有检测端子,检测面板采用优质铝塑板制作,正面印刷各系统控制单元、执行器、传感器插接器管脚图,在相应管脚上制有2mm内径检测孔,通过专用线束连接整车,可检测实车相应系统电路的电压、电阻、波形信号;

4、机械故障设置终端通过更换面板上不同功能的插件和短路跨接线实现断路、线路虚接、对地短路、对正极短路故障设置,在机械故障设置终端不变的情况下更换不同的连接线束和检测面板可实现不同系统的实训操作;

5、配备专业的实训指导软件,具体要求见配套实训操作指导软件功能要求;

6、配备使用说明书、维修资料、实训指导书、操作视频等资料。

五、可测试系统项目:

1、发动机电控系统;

2J519控制模块;

3、灯光控制系统;

4、舒适系统;

5、变速箱系统;

6ABS系统;

7、空调系统

六、规格参数:

1、设备电源:DC12V

2、检测控制台外形尺寸(约):1600mm*700mm*1700mm

3、专用线束长度:2500mm

4、检测模块总成数量:4块(可扩展)

5、可设置故障数量:16-56

6、工作温度:  -40℃ - +50℃

7、机械故障设置盒:1

七、实训项目:

1、汽车电气各系统部件与结构的认识;

2、汽车电气各系统电路与工作原理的分析;

3、汽车电气各系统操作实训;

4、汽车电气各系统检修与维护的实训;

5、汽车电气各系统常见故障设置实训;

6、汽车电气各系统综合诊断实训;

7、汽车电气各系统波形与数据流的阅读与分析;

8、汽车电气各系统元器件测量实训;

9、汽车电气各系统工作信号测量实训;

10、汽车电气各系统查询和清除故障码实训。
