光纤通信综合实验箱,光纤通信实验箱

SB-8644光纤通信综合实验箱



设备性质:基础型

简述:

光纤通信实验箱,光纤通信实验台,光纤通信实验,光纤通信综合实验箱,有很强的信道编码实验:CMI5B1C5B6B、加扰解扰等线路编码功能;增强了复接解复接功能、信令功能、系统性实验功能,在信令的支持下能完成平台间的电话呼叫接续系统实验;增加了液晶键盘控制,取代原有的接插件;光输入、输出接口均设计朝外,方便连接其它光器件;留有硬件扩展接口,可选配LEDLD性能测试模块,具有无光告警、自动功率控制APC等功能。 光纤通信实验平台布局美观、结构紧凑、并附有机玻璃保护。适合各大院校光通信专业的专科生、本科生、研究生以及教师和相关的科研技术人员使用。

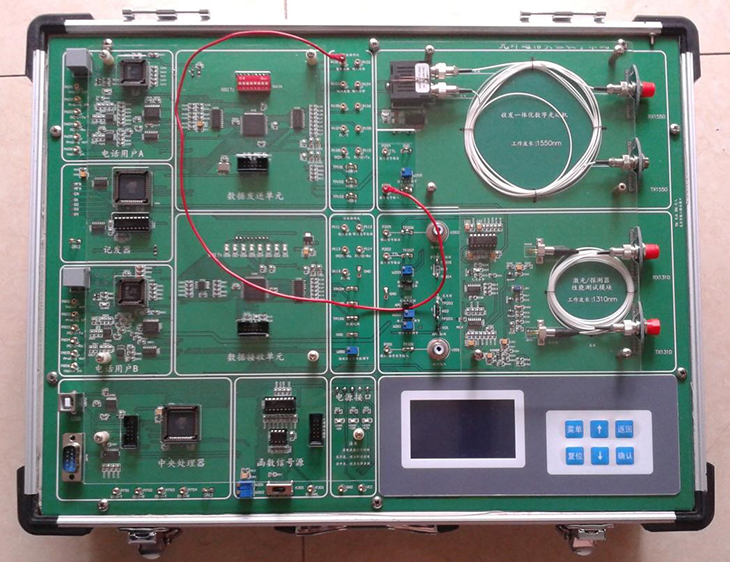

一、产品图片

二、产品特点

1.配内置工作电源:+5V、-5V、+12V、-12V

2.配有适合实验用的低速1310波长光收发端机一个,数据速率可以是直流DC5MHZ数据信号,很方便20MHZ示波器观测。波长为1550的激光器(探测器)单模光纤性能测试模块。

3.内置误码测试仪功能,无需外配误码仪(测光检测机灵敏度)。

4.留有外置误码测试仪测试接口

5.留有计算机数据传输9针串口和数字图像光纤传输USB接口电路。

6.模拟/数字电话光纤传输,带完整的电话呼叫接续功能。

7.带有标准E1接口,线路时钟可编程(从1个时隙至32个时隙即64KHZ---2048KHZ可编程)。

8.数字信号产生及码型变换和同步时钟均由CPLD可编程器件实现,性能稳定。

9.CMI5B1C5B6B码型实验。

10.具有扰码解码功能。

11.留有硬件升级接口,配半导体LED850nm+多模光传输模块。

12.具有模拟图像光纤传输功能(LED选配模块,需配摄像头.监视器)。

13.带有计算机接口(RS232)。

14.采用液晶键盘显示管理实验参数,取代原有的接插件,实验方便直观。

15.发端、收端的电部分功能灵活,可根据学校要求进行功能升级。

16.光端机的光输入、输出接口都由尾纤、法兰引出,有效的防止实验操作时对光端机的物理损伤。

17.平台上的电信号、光信号接口均对外开放,实验者可自行连接电信号、光信号,构建各种方式的通信系统,增加了实验者的动手机会,加强了实验的参与性。

18.整板采用有机玻璃覆盖保护,便于实验室管理。

19.平台上有CPLDMS-51单片机、电话呼叫系统、液晶键盘、计算机串口、USB接口等资源,满足学生的软硬件的二次开发需求。

三、技术参数

11310nm光传输系统采用激光器和探测器组件独立组成,非采用光收发一体机形式,对学生掌握光传输的电---光、光----电原理有很大作用。

(2) 采用整板设计,各光传输外围模块独立,关键器件用玻璃罩保护,贴片工艺,对称结构。

(3) 同时具备1310nm1550nm波长2个独立的光发、光收单元,实验内容灵活、丰富,能够在1台实验箱里完成WDM实验。

(4) 具有CMI5B6B5B1PHDB3等编译码模块和扰码/解扰码模块。

(5) 采用大规模FPGA平台,包含大量二次开发实验。

(6) 包含模拟、数字、计算机数据、图像、语音等信号光纤传输通道。

(7) 具备多机组网通信功能,多台实验设备之间可以通过光纤连接组成环网。

(8) 交直流电源。

输入:AC220V±10% 50±5Hz

(10) 模拟信号源

正弦波:1KHz2KHz,幅度05V连续可调;

三角波:1KHz2KHz,幅度05V连续可调。

(11) 数字信号源

方波:频率为2.048MHz256KHz64KHz,可设;

基带信号:速率为2.048Mbps256Kbps64Kbps24位数字信号(可任意设置)。

(12) 光发收模块

1310 nm光发模块:工作速率≤155Mbps,中心波长1310 ±20nm,光谱宽度≤5 nm,工作电流≤35mA,输出功率0.2~0.6mW,光纤特性:单模FC型接口。

1310 nm光收模块:高响应度InGaAs平面结构PIN探测器,工作波长1100-1650nm,输入光功率≤3dBm3dB带宽2GHz,响应时间可到0.5ns,光纤特性:单模FC型接口。

1550 nm光发模块:工作速率≤2.5Gbps,中心波长1550 ±20nm,光谱宽度≤5 nm,工作电流≤35mA,输出功率≤500μW,光接口:FC型。

1550 nm光收模块:高响应度InGaAs平面结构PIN探测器,工作波长1100-1650nm,输入光功率≤3dBm3dB带宽2GHz,响应时间可到0.5ns,光接口:FC型。

四、实验项目

前言  光纤实验系统组成介绍

第一章  光纤通信认知实验

实验1   光纤、光缆的识别实验

实验电光、光电转换传输实验

第二章  光发射端机指标测试实验

实验1   数字光发端机的平均光功率测量

实验2   数字光发端机的消光比测量

实验3   半导体LD光源的P-I曲线绘制实验

实验自动光功率控制(APC)测试

第三章   常用光无源器件测试实验

实验光纤活动连接器

实验光衰减器的性能指标测量

第四章  光接收端机指标测试实验

实验1   数字光收端机的灵敏度测量

实验2   数字光收端机的动态范围测量

第五章   电信号传输编译码原理实验

实验1  AMI/HDB3编码原理实验

第六章  光传输线路编译码实验

实验1  CMI编译码原理及光传输实验

实验2  5B6B编码原理及光传输实验

实验3  5B1P/1C编码原理及光传输实验

实验加扰、解扰原理及光传输实验

实验光纤信道眼图观察

第七章  光纤传输系统综合实验

实验模拟/数字电话光纤传输系统实验

实验计算机数据光纤传输系统实验

实验数字图像光纤传输系统实验

实验数字时分复接系统光通信实验

实验5  E1数据光传输实验

第八章 二次开发实验:(编程下载实现)

实验1 M序列程序设计

实验2 光纤通信系统线路接口码型HDB3码编译码设计

实验3 扰码解扰码程序设计及其光纤传输实验

实验4 CMI码编译码设计及其光纤传输实验

实验5 5B6B码编译码设计及其光纤传输实验

实验6 5B1P码编译码设计及其光纤传输实验

实验7 5B1C码编译码设计及其光纤传输实验

五、标准配置

序号

设备名称





1

光纤通信综合实验箱



含三个光纤收发模块

出厂配置

使用说明书





电源线





FC-FC光尾纤线





信号连接线





计算机接口线





USB线





保修卡/合格证
