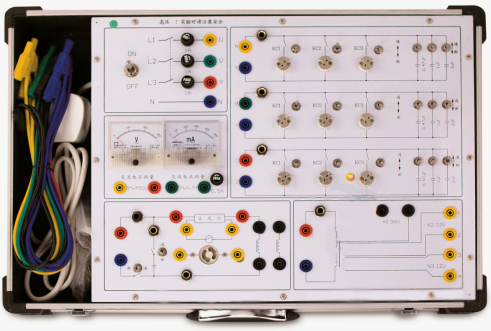

SB-DG1电工技术实验箱

电工技术实验箱主要是进行电工学及电路原理中的强电部分实验,如单相交流电路、三相电路、日光灯电路实验。本实验箱由模块单元和元件库相结合的板面构成,全部采用欧洲标准的安全插座和安全实验导线,连线方便,接触可靠,而且寿命长、效率高,有效预防触电隐患。实验面板上印有元件符号及主要参数便于学生识别。实验箱结构紧凑实用直观,安全可靠,能有效培养学生的动手能力,维修方便、简捷。可满足各类高、中等院校及职业技术类院校开设的电工典型实验。

☆电工技术实验箱系统组成

1)电源: 三相220V±10% 50HZ

2)耦合电感一对。

3)单相变压器l只,变压比为220V36V,功率50W

4)三相灯组负载,每相可插入15W灯泡3只。

5)三相电容负载,0.47uf/400Vluf/400V2uf/400V3只。

6)三相开关l只。

7)元件组:有保险丝座3只、镇流器(20wl只、启辉器、电阻、luf2uf4uf电容器等元件。

8)指针式电压表头l只、指针式电流表头l只。

9)三相四线漏电断路器属选购件,用户根据具体情况选配。

10)保护箱:铝合金保护箱,外形尺寸约为560mm×370mm×120mm,样式美观、大方。

☆电工技术实验箱可完成以下实验:

1)用三表法测量电路等效参数。

2)正弦稳态交流电路相量的研究。

3)互感电路的测量。

4)单相变压器特性的测试。

5)三相交流电路电压、电流测量。

6)三相电路功率的测量。

7)功率因素及相序的测量。

8)其它电工学控制实验。

☆ 电工技术实验箱参考教材

《电工学》 秦曾煌 主编 高等教育出版社

《电路》 邱关源 主编 高等教育出版社
